دليل اللحام بعقب: كيف تعمل آلات اللحام بعقب الانصهار

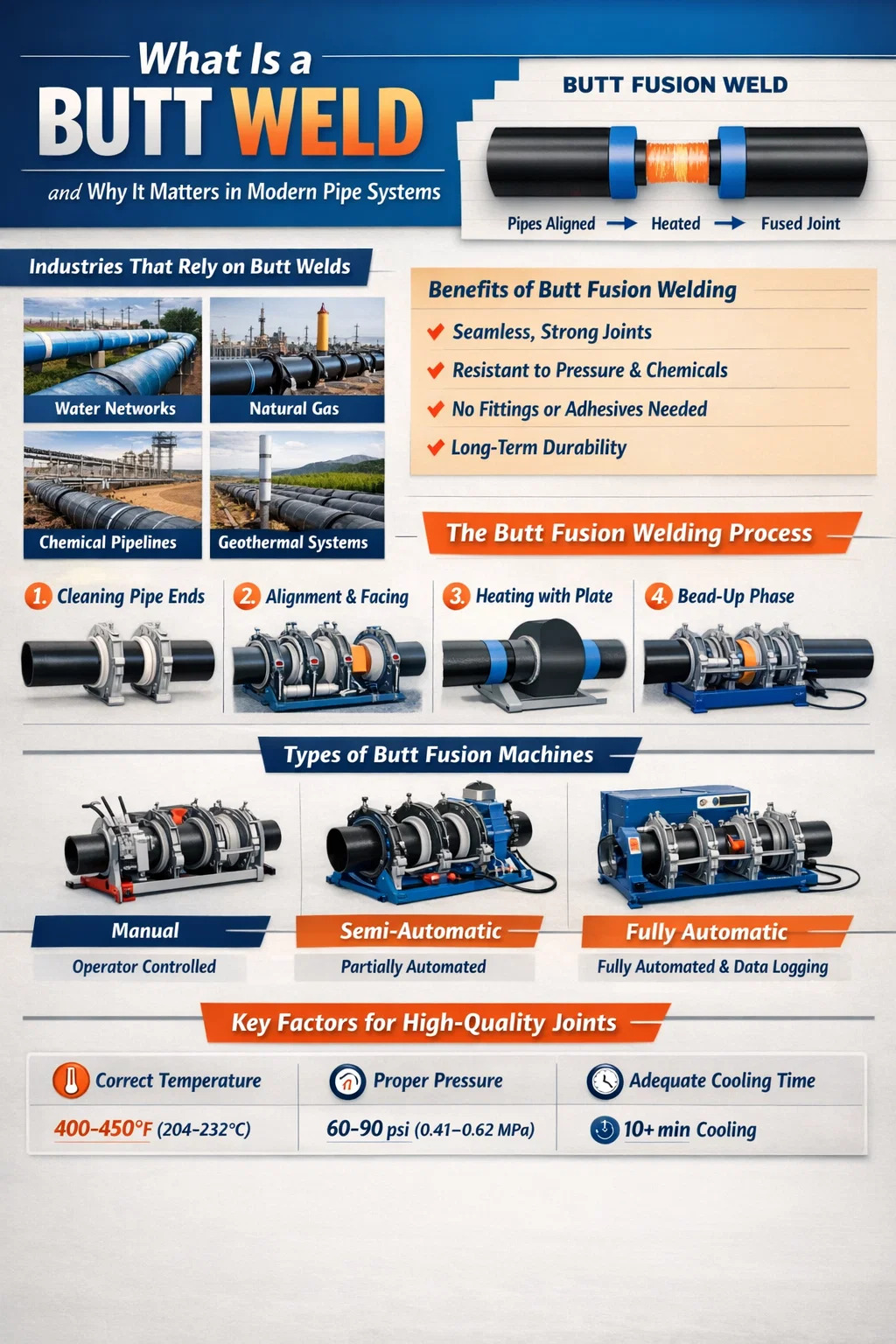

ما هو اللحام التناكبي ولماذا هو مهم في أنظمة الأنابيب الحديثة

اللحام التناكبي عبارة عن وصلة يتم تشكيلها عن طريق وضع قطعتين من المواد من طرف إلى طرف ودمجهما معًا على طول أسطح التزاوج. في سياق أنظمة الأنابيب البلاستيكية الحرارية، تُعرف هذه العملية باسم اللحام التناكبي - وهي طريقة تنتج اتصالًا سلسًا ومتجانسًا مع قوة المفصل تساوي أو تزيد عن الأنبوب نفسه . لا توجد حاجة إلى تركيبات أو مواد لاصقة أو موصلات ميكانيكية. والنتيجة هي بنية واحدة مستمرة تقاوم الضغط والهجوم الكيميائي والضغط الميكانيكي بنفس سلامة الأنبوب الأصلي.

وهذا أمر مهم للغاية في الصناعات التي لا يكون فيها الفشل المشترك خيارًا. تعتمد شبكات توزيع المياه وأنابيب الغاز الطبيعي وخطوط الأنابيب الكيميائية الصناعية وأنظمة الطاقة الحرارية الأرضية على وصلات اللحام التناكبي للحفاظ على السلامة على المدى الطويل في ظل الضغوط المتقلبة والظروف البيئية القاسية. عندما يتم تنفيذها بشكل صحيح باستخدام آلات اللحام المعايرة واتباع الإجراءات المعمول بها مثل أستم F2620، يمكن أن تستمر هذه الوصلات لمدة 50 عامًا أو أكثر في الخدمة دون صيانة.

أدى الاعتماد الواسع النطاق لأنابيب HDPE (البولي إيثيلين عالي الكثافة) على مدى العقود الثلاثة الماضية إلى جعل اللحام التناكبي هو تقنية الربط السائدة للبنية التحتية البلاستيكية الحرارية. إن فهم كيفية عمل وصلات اللحام التناكبي، وكيفية عمل آلات اللحام التناكبي، وما هي المتغيرات التي تحدد جودة المفصل هو معرفة أساسية لمهندسي المشاريع والمقاولين وفرق المشتريات على حدٍ سواء.

كيف ماكينات لحام بعقب الانصهار العمل: العملية الأساسية

تطبق آلات اللحام التناكبي مزيجًا يتم التحكم فيه بدقة من الحرارة والضغط على الأطراف المجهزة لاثنين من الأنابيب أو التركيبات البلاستيكية الحرارية. تقوم العملية بإذابة المادة على وجهي الأنبوب، وبعد ذلك يتم ضغط الأطراف الناعمة معًا تحت قوة محددة ويتم الاحتفاظ بها حتى تبرد المادة ويعاد تبلورها في هيكل موحد. إن بساطة المفهوم تتناقض مع الدقة المطلوبة في التنفيذ.

تتكون كل آلة لحام بدمج التناكب، بغض النظر عن مستوى التشغيل الآلي الخاص بها، من ثلاثة مكونات أساسية: هيكل التثبيت والمحاذاة مع جانب واحد ثابت وجانب متحرك واحد؛ أداة تشذيب أو تشذيب تعمل على تسوية أطراف الأنبوب لإنشاء أسطح مسطحة ومتوازية وخالية من الأكسدة؛ ولوحة تسخين مطلية بالتفلون يتم إدخالها بين نهايات الأنبوب ثم يتم إزالتها بمجرد وصول المادة إلى حالة الذوبان الصحيحة. تتحكم المكابس الهيدروليكية أو الآليات اللولبية اليدوية في القوة المطبقة أثناء مرحلتي التسخين والانصهار.

المراحل الست لدورة اللحام التناكبي القياسية

دائمًا ما يتبع اللحام الدمج التناكبي الذي يتم تنفيذه بشكل صحيح نفس التسلسل بغض النظر عن قطر الأنبوب أو نوع الماكينة. يؤدي تخطي أي مرحلة أو التسرع فيها إلى حدوث عيوب قد لا يمكن اكتشافها عن طريق الفحص البصري وحده.

1. التنظيف: يتم مسح طرفي الأنبوب بقطعة قماش خالية من الوبر تحتوي على 99% على الأقل من كحول الأيزوبروبيل (IPA). تترك المناديل ذات التركيزات المنخفضة مثل 70% IPA رطوبة متبقية على السطح، مما يتداخل بشكل مباشر مع رابطة الانصهار. يجب أن تجف الأطراف تمامًا قبل المتابعة.
2. لقط ومحاذاة: يتم تحميل الأنابيب في المشابك الجهاز. جانب واحد ثابت. الآخر يسافر على إطار الهيكل. يتم تجميع الأطراف معًا للتحقق من البيضاوية واختلال الزاوية. أي فجوات أو خطوات أكبر من 10% من سمك الجدار تتطلب إعادة وضعها قبل بدء التشذيب.
3. مواجهة/تشذيب: يتم إدخال أداة التشذيب وتنشيطها، وتخطيط وجهي الأنبوب في وقت واحد حتى يتم إنتاج شريط مستمر من مادة PE جديدة من كل وجه. يؤدي هذا إلى إزالة الأكسدة السطحية ويضمن أن سطحي التزاوج متوازيان تمامًا مع لوحة التسخين.
4. الخرزة (مرحلة التسخين): يتم إدخال لوحة السخان - التي تم ضبطها بين 400 درجة فهرنهايت (204 درجة مئوية) و450 درجة فهرنهايت (232 درجة مئوية)، مع كون 425 درجة فهرنهايت هي الهدف القياسي لمعظم مواد البولي إيثيلين - بين نهايات الأنابيب. يتم تطبيق ضغط تلامس خفيف حتى تظهر حبة ذوبان موحدة بارتفاع محدد حول محيط وجهي الأنبوب بالكامل.
5. نقع الحرارة: يتم تقليل الضغط إلى ما يقرب من الصفر ويتم السماح للحرارة بالتغلغل بشكل أعمق في جدار الأنبوب. تعتبر هذه المرحلة حاسمة بالنسبة لسماكة الجدار التي تزيد عن 20 مم - حيث يؤدي عدم كفاية امتصاص الحرارة إلى إنتاج مفاصل باردة تبدو صحيحة من الخارج ولكنها ذات اندماج ضعيف عبر السماكة.
6. الانصهار والتبريد: تتم إزالة لوحة السخان ويتم تجميع طرفي الأنبوب المخففين معًا تحت ضغط الانصهار (60-90 رطل لكل بوصة مربعة / 0.41-0.62 ميجاباسكال ضغط بيني لأنابيب PE القياسية). يتم الاحتفاظ بهذا الضغط طوال دورة التبريد بأكملها. يجب عدم تحريك الوصلة حتى تبرد جدران الأنابيب بدرجة كافية لاستعادة السلامة الهيكلية. مقاييس وقت التبريد بسماكة الجدار - كقاعدة عامة، يعد الحد الأدنى المشار إليه عادةً حوالي 10 دقائق لكل 25 مم من سمك الجدار.

أنواع آلات اللحام بعقب الانصهار ومتى يتم استخدام كل منها

يؤثر اختيار آلة اللحام التناكبي بشكل مباشر على اتساق اللحام، واعتماد المشغل، وإمكانية التتبع، وإنتاجية المشروع. توجد ثلاث فئات مختلفة من الماكينات، كل منها مناسبة لمستويات المشروع المختلفة ومتطلبات الجودة.

آلات دمج المؤخرة اليدوية

تضع الآلات اليدوية كل التحكم في التوقيت والضغط والتسلسل في أيدي المشغل. يجب على عامل اللحام مراقبة حجم حبة الذوبان يدويًا، ووقت امتصاص الحرارة، وإزالة لوحة السخان فعليًا، وتطبيق ضغط الانصهار عن طريق تدوير آلية المسمار أو الرافعة. كانت هذه الآلات هي المعيار الصناعي خلال سبعينيات وثمانينيات القرن الماضي وظلت مناسبة لأقطار الأنابيب الأصغر - عادةً من 20 مم إلى 110 مم (¾" إلى 4 بوصات IPS) - والتطبيقات ذات الحجم المنخفض.

يمكن لآلة الدمج اليدوي جيدة الصنع مثل ماكينة لحام HDPE المدمجة التي تم تصنيفها لأنابيب من 2 إلى 4 بوصات أن تعمل بقدرة لا تقل عن 1000 واط عند 110 فولت، مما يجعلها قابلة للنقل في الميدان ومتوافقة مع المولدات. والمقايضة هي أن جودة اللحام تعتمد بشكل كامل على المشغل. يؤدي الإرهاق أو الإلهاء أو التدريب غير الكافي إلى نتائج متغيرة خلال يوم الإنتاج. لا تنتج الآلات اليدوية أي سجل رقمي لبيانات اللحام، مما يخلق تحديات إمكانية التتبع في المشاريع التي تتطلب سجلات اللحام حسب المواصفات.

ماكينات لحام بعقب نصف أوتوماتيكية

تقوم الآلات شبه الأوتوماتيكية بأتمتة إعدادات الضغط الهيدروليكي لكل مرحلة من دورة اللحام بناءً على قطر الأنبوب ومدخلات المواد المقدمة من قبل المشغل. تطبق المكابس الهيدروليكية قوى دقيقة ومتكررة يتم حسابها من القطر الخارجي للأنبوب وسمك الجدار، مما يزيل التخمين عند تطبيق الضغط اليدوي. لا يزال المشغل يراقب حبة الذوبان ويبدأ التحولات الطورية، ولكن يتم إزالة التحكم في الضغط من الحكم البشري.

تغطي هذه الفئة أكبر مجموعة من أحجام الأنابيب المستخدمة عمليًا - من 90 مم إلى 630 مم (3 بوصات إلى 24 بوصة) في العديد من خطوط الإنتاج. تعتبر آلات اللحام بالصهر شبه الأوتوماتيكية بمثابة العمود الفقري لبناء خطوط أنابيب المياه والغاز البلدية متوسطة الحجم. إنها توازن بين دقة التحكم والتكلفة الميدانية التي يمكن التحكم فيها، وهي متاحة على نطاق واسع للتأجير في مشاريع البنية التحتية الكبيرة.

آلات لحام بعقب الانصهار الأوتوماتيكية بالكامل

تتحكم الآلات الأوتوماتيكية بالكامل في تسلسل اللحام بالكامل بدءًا من بدء التسخين وحتى تأكيد نهاية التبريد، استنادًا إلى المعلمات التي تم إدخالها في نظام التحكم الخاص بالماكينة قبل بدء اللحام. يقوم المشغل بإدخال القطر الخارجي للأنبوب، وسمك الجدار (تصنيف SDR)، ودرجة المادة، ودرجة الحرارة المحيطة. تقوم الآلة بحساب وتنفيذ جميع الضغوط والتوقيتات وانتقالات الطور دون تدخل إضافي من المشغل. تقوم بعض الطرز أيضًا بتشغيل عملية إزالة لوحة السخان تلقائيًا؛ يقوم الآخرون بإرشاد المشغل متى يجب إزالته يدويًا.

الميزة الأكثر أهمية للآلات الأوتوماتيكية بالكامل هي تسجيل البيانات. يتم تسجيل كل معلمة - منحنيات الضغط، وملفات تعريف درجة الحرارة، وفترات الطور، وأحداث الإنذار، ومعرف المشغل، والتاريخ، والوقت - رقميًا لكل عملية لحام. يمكن تنزيل هذه البيانات عبر USB أو بطاقة SD أو نقلها عن بعد عبر شبكات الهاتف المحمول. في عقود خطوط الأنابيب الرئيسية، تكون بيانات اللحام هذه مطلوبة تعاقديًا كجزء من سجل ضمان الجودة. يمكن للأنظمة الحديثة تخزين ما يصل إلى 10000 سجل لحام فردي لكل آلة، مما يتيح إمكانية التتبع الكامل لكل وصلة في عملية تشغيل الأنابيب المكتملة.

تقوم الآلات الأوتوماتيكية بالكامل أيضًا بإصدار إنذارات وتسجيل رموز الأخطاء عند حدوث حالات شاذة - على سبيل المثال، إذا انخفضت درجة حرارة لوحة السخان عن المواصفات في منتصف الدورة، أو إذا انخفض الضغط السطحي عن الحد الأدنى أثناء التبريد، أو إذا كان وقت امتصاص الحرارة غير كافٍ. تعتبر قدرة المراقبة الذاتية هذه ضرورية في البنية التحتية الحيوية ذات القطر الكبير حيث يمكن أن يكلف الوصل المعطل عشرات الآلاف من الدولارات للحفر والإصلاح.

المواد المتوافقة: ما هي الأنابيب التي يمكن لحامها بعقب اللحام؟

تم تصميم آلات اللحام الانصهار التناكبي لمواد الأنابيب البلاستيكية الحرارية - تلك التي تلين عند تسخينها وتتصلب عند التبريد في عملية فيزيائية قابلة للعكس. وهذا ما يميزها عن المواد المتصلدة بالحرارة، والتي لا يمكن إعادة صهرها بمجرد تشكيلها، وعن المعادن التي تتطلب تقنيات لحام مختلفة تمامًا.

تشمل اللدائن الحرارية الأكثر شيوعًا ما يلي:

• HDPE (البولي إيثيلين عالي الكثافة) — إلى حد بعيد المادة الأكثر استخدامًا على نطاق واسع في اللحام التناكبي في تطبيقات البنية التحتية. إن HDPE من فئة PE100 هو المعيار الحالي لأنابيب الضغط في توزيع المياه والغاز.
• PP (البولي بروبيلين) - بما في ذلك PPR (البوليمر المشترك العشوائي من مادة البولي بروبيلين) المستخدم على نطاق واسع في خدمات البناء وأنابيب العمليات الصناعية. يتطلب PP درجات حرارة لوحة سخان أعلى قليلاً من PE، عادةً حوالي 260 درجة مئوية.
• PVDF (فلوريد البولي فينيلدين) - يستخدم في البيئات الكيميائية شديدة العدوانية والتطبيقات عالية النقاء مثل تصنيع أشباه الموصلات وإنتاج الأدوية. يتطلب الدمج بعقب PVDF درجات حرارة لوحة التسخين تبلغ حوالي 260-300 درجة مئوية.
• بي بي (بوليبوتين) - يستخدم في بعض أنظمة المياه الساخنة والباردة، وخاصة في الأسواق الأوروبية. أقل شيوعًا من PE أو PP ولكنه متوافق تمامًا مع أدوات آلة دمج المؤخرة القياسية.

أحد القيود المهمة: لا يمكن لآلات اللحام بالصهر التناكبي إلا أن تربط بشكل موثوق الأنابيب من نفس المادة، وفي معظم الحالات، مماثلة SDR (نسبة الأبعاد القياسية) أو فئة سمك الجدار. يتطلب ربط PE100 إلى PE80، على سبيل المثال، أو ربط مواد ذات تصنيفات مختلفة جدًا لـ DR، حساب ضغط الاندماج بناءً على المكون ذو الجدران الرقيقة. إن محاولة دمج المواد غير المتوافقة معًا - مثل HDPE إلى PP - لا تنتج أي رابطة هيكلية ويجب ألا تحاول أبدًا.

المعلمات الحاسمة التي تحدد جودة اللحام التناكبي

هناك ثلاثة متغيرات تتحكم في ما إذا كان اللحام التناكبي سيحقق قوته المقدرة: درجة الحرارة والضغط والوقت. يجب أن تقع الثلاثة ضمن نطاقات محددة لكل مرحلة من مراحل دورة اللحام. والانحراف في أي منهما – حتى لو كان الاثنان الآخران صحيحين – يمكن أن ينتج عنه مفصل يبدو سليما من الخارج ولكنه يحتوي على عيوب داخلية.

درجة حرارة لوحة سخان

بالنسبة لأنابيب البولي إيثيلين، يجب الحفاظ على درجة حرارة سطح لوحة السخان بين 400 درجة فهرنهايت (204 درجة مئوية) كحد أدنى و450 درجة فهرنهايت (232 درجة مئوية) كحد أقصى، مع 425 درجة فهرنهايت (218 درجة مئوية) كهدف. يجب التحقق من درجة الحرارة عند سطح ملامسة الأنبوب باستخدام بيرومتر سطحي معاير - وليس فقط قراءة منظم الحرارة الداخلي، والتي عادة ما تقرأ 10-20 درجة مئوية أعلى من سطح اللوحة الفعلي. درجة حرارة لوحة السخان المنخفضة جدًا تنتج عمق ذوبان غير كافٍ ومفاصل باردة وهشة. تؤدي درجة الحرارة المرتفعة جدًا إلى تحلل مادة البولي إيثيلين، مما يتسبب في الأكسدة وتقليل القوة على المدى الطويل. يجب فحص طبقة التفلون الموجودة على اللوحة قبل كل نوبة - أي مادة PE ملتصقة بسطح اللوحة تلوث المصهور وتخلق شوائب في المفصل.

ضغط الانصهار البيني

يجب أن تنتج القوة المطبقة أثناء الاندماج ضغطًا بينيًا يتراوح بين 60-90 رطل لكل بوصة مربعة (0.41-0.62 ميجا باسكال) عند وجه الأنبوب. هذه ليست قراءة الضغط الهيدروليكي على مقياس الماكينة - بل هي الضغط المحسوب عند السطح البيني من الأنابيب إلى الأنابيب، المشتق من قوة الأسطوانة الهيدروليكية مقسومة على المساحة الحلقية للمقطع العرضي لجدار الأنبوب. بالنسبة للأنابيب ذات القطر الكبير، ينتج عن هذا الحساب ضغطًا للأسطوانة الهيدروليكية يمكن أن يصل إلى عدة مئات من البارات. تقوم آلات اللحام بالدمج التناكبي شبه الأوتوماتيكية والأوتوماتيكية بالكامل بحساب وتطبيق ذلك تلقائيًا عند إدخال القطر الخارجي للأنبوب وسمك الجدار. تتطلب الآلات اليدوية من المشغل الرجوع إلى جدول الضغط أو حساب ضغط المقياس المطلوب بشكل مستقل.

وقت التبريد

يعد الإطلاق المبكر لضغط التبريد هو السبب الوحيد الأكثر شيوعًا لعيوب اللحام التناكبي في الظروف الميدانية. يتشكل الهيكل البلوري للـ PE أثناء التبريد، وأي حركة أو تحرير للضغط قبل اكتمال هذه العملية ينتج عنه مستوى من الضعف في المفصل. الحد الأدنى لمقياس أوقات التبريد مع سمك الجدار: بالنسبة للأنابيب ذات الجدران التي يقل سمكها عن 12 مم تقريبًا، فإن 10 دقائق هي الحد الأدنى العملي؛ للجدران 25 مم، 20 دقيقة؛ للجدران 50 مم، 40 دقيقة أو أكثر. هذه هي الحدود الدنيا عند درجة الحرارة المحيطة - تتطلب ظروف الطقس البارد فترات تبريد أطول نسبيًا، حيث يتم تقليل معدل تبديد الحرارة من المفصل.

الموقع والظروف البيئية

تؤثر الرياح والأمطار ودرجة الحرارة المحيطة المنخفضة سلبًا على جودة اللحام. تعمل الرياح على تبريد سطح لوحة السخان، مما يقلل من الطاقة المنقولة إلى ذوبان الأنبوب. يؤدي المطر أو التكثيف على أطراف الأنابيب إلى ظهور خطر التلوث الذي كان المقصود من التنظيف التخلص منه. تحدد إرشادات الصناعة عالميًا أنه يجب تشغيل آلات اللحام التناكبي داخل مأوى وقائي عندما تكون الظروف الخارجية معاكسة. لا داعي للتوضيح، فتركيب خيمة بسيطة مثبتة حول الماكينة يكفي. ما يهم هو منع الرياح الباردة على لوحة السخان ودخول الحطام إلى منطقة الاندماج. في درجات الحرارة المحيطة أقل من 0 درجة مئوية، يمكن تحديد التسخين المسبق لنهايات الأنبوب وتمديد وقت نقع الحرارة من خلال إجراء اللحام.

اللحام بعقب مقابل الاندماج الكهربائي: اختيار الطريقة الصحيحة

اللحام بعقب الانصهار ليس الطريقة الوحيدة لربط الأنابيب البلاستيكية الحرارية. يعتبر الصهر الكهربائي - الذي يستخدم ملفات أسلاك المقاومة المدمجة داخل التركيبات الجاهزة لتوليد الحرارة من داخل المفصل - هو الأسلوب الرئيسي الآخر. ولكل منها تطبيقات محددة حيث يكون هو الخيار الأفضل، وفهم التمييز يتجنب الأخطاء المكلفة في التصميم أو المواصفات.

يُفضل اللحام بعقب الانصهار من أجل:

• يتم ربط الأنابيب المستقيمة بالأنابيب على مسافات طويلة حيث يمكن محاذاة الأنبوب بحرية في الماكينة
• لحام إنتاجي بكميات كبيرة حيث سرعة الدورة والتكلفة لكل مادة مشتركة - لا يلزم تركيبات مستهلكة
• أنبوب ذو قطر أكبر من 90 ملم إلى أعلى، حيث توفر آلات الدمج التناكبي اقتصادًا أفضل من تركيبات الصهر الكهربائي، والتي تزيد بشكل حاد في التكلفة عند الأحجام الأكبر
• التطبيقات التي تتطلب تجويفًا كاملاً للأنبوب عند المفصل، دون أي قيود على التدفق من طوق التركيب الداخلي

يفضل الصهر الكهربائي في:

• الإصلاحات في الأماكن الضيقة أو الخنادق حيث لا توجد مساحة كافية لمناورة آلة اللحام الانصهار التناكبي حول الأنبوب
• التوصيلات بالتجهيزات مثل المحملات والأكواع ومخفضات السرعة حيث تكون هندسة دمج المؤخرة غير عملية
• ربط الأنابيب المثبتة بالفعل في الأرض ولا يمكن سحبها مجانًا للوصول إلى الماكينة
• الأنابيب ذات القطر الأصغر (أقل من 63 مم عادةً) حيث تكون اقتصاديات تركيبات الصهر الكهربائي أكثر ملاءمة

في معظم مشاريع البنية التحتية الكبيرة، يتم استخدام كلا الطريقتين معًا. تتعامل آلات اللحام بالدمج التناكبي مع مسارات الأنابيب المستقيمة، بينما تتعامل قارنات التوصيل والتركيبات الكهربائية مع التوصيلات بالصمامات، والمحملات، والنهايات. تحدد وثيقة إجراءات اللحام الخاصة بالمشروع الطريقة المطلوبة لكل نوع مشترك.

اختيار آلة لحام بعقب: المواصفات الأساسية للتقييم

يتطلب شراء أو استئجار آلة لحام بعقب الصهر مطابقة قدرات الماكينة مع أعمال الأنابيب المحددة في متناول اليد. يؤدي اختيار الآلة الخاطئة - سواء كانت صغيرة الحجم أو مفرطة التحديد - إلى حدوث مشكلات تشغيلية أو تكاليف غير ضرورية.

نطاق حجم الأنابيب ومجموعات الإدخال

تحتوي كل آلة لحام بعقب الانصهار على نطاق محدد لحجم الأنبوب يمكنها استيعابه. يتم تحديد هذا النطاق من خلال أبعاد فك التثبيت، ومنطقة لوحة السخان، وقدرة قوة الأسطوانة الهيدروليكية. ضمن هذا النطاق، تستخدم الماكينة مجموعات إدخال قابلة للتبديل - كتل من الألومنيوم أو الفولاذ - لتكييف هندسة التثبيت مع الأقطار الخارجية المختلفة للأنابيب. تحقق دائمًا من توفر مجموعات الإدخال لجميع أحجام الأنابيب المطلوبة قبل نقل الآلة إلى الموقع. يؤدي التشغيل بدون الإدخالات الصحيحة إلى انزلاق الأنابيب أثناء دورة الدمج وينتج لحامًا معيبًا.

النظام الهيدروليكي ومصدر الطاقة

تتطلب آلات اللحام الهيدروليكية للأنابيب التي يزيد قطرها عن 160 مم تقريبًا وحدة طاقة هيدروليكية منفصلة (HPU) توفر السائل المضغوط لأسطوانات الماكينة. يمكن أن تعمل وحدة HPU بالكهرباء (للمواقع الثابتة أو المتصلة بالشبكة) أو تعمل بالديزل (للمواقع البعيدة). تأكد من أن معدل تدفق وحدة HPU والحد الأقصى لإخراج الضغط متطابقان مع مواصفات الماكينة - لن تحقق وحدة HPU التي تعمل بالطاقة المنخفضة ضغط الاندماج البيني المطلوب على الأنابيب ذات القطر الكبير. بالنسبة للآلات التي يزيد حجمها عن 400 مم، يصبح توافق النظام الهيدروليكي هو الاهتمام الرئيسي عند الشراء.

مواصفات لوحة السخان

يجب أن تغطي لوحة السخان مساحة الوجه الكاملة لأكبر حجم للأنبوب الذي ستقوم الآلة بلحامه. عادةً ما تكون الألواح مغلفة بالتفلون لمنع التصاق البولي إيثيلين — تأكد من أن الطلاء في حالة جيدة قبل الشراء أو الاستئجار وأن اللوحات البديلة متوفرة في مخزون المورد. تستخدم بعض تصميمات الماكينات ألواح تسخين ذاتي كهربائيًا مع تحكم ثرموستاتي متكامل؛ البعض الآخر يتطلب وحدة سخان خارجية. تُفضل ألواح التسخين الذاتي مع التحكم المستقل في درجة الحرارة في مناطق متعددة للأعمال ذات القطر الكبير، لأنها تحافظ على درجة حرارة سطحية موحدة عبر وجه اللوحة بالكامل.

تسجيل البيانات والاتصال

بالنسبة للمشاريع التي يكون فيها تسجيل بيانات اللحام أحد متطلبات العقد - والتي تتضمن بشكل متزايد أي بنية تحتية مدفونة في قطاعات المياه أو الغاز أو الصناعة - يجب أن تحتوي الآلة على وحدة تحكم أوتوماتيكية بالكامل مع تخزين البيانات الرقمية. يتضمن الحد الأدنى من حقول البيانات المطلوبة عادةً ما يلي: معرف تسلسل اللحام، ومعرف المشغل، والتاريخ/الوقت، والقطر الخارجي للأنبوب، وSDR، ودرجة حرارة السخان، وضغط الانصهار، ووقت امتصاص الحرارة، ووقت التبريد، وأي ظروف خطأ مسجلة أثناء الدورة. يجب أن تكون البيانات قابلة للتصدير بتنسيق مفتوح (CSV أو PDF) متوافق مع أنظمة إدارة المشروع. إن الآلات التي تخزن البيانات بتنسيقات خاصة تتطلب برامج خاصة بالشركة المصنعة لقراءتها تؤدي إلى حدوث مشكلات طويلة الأمد في إمكانية التتبع ويجب تجنبها في العقود الكبرى.

قابلية النقل والوصول إلى الموقع

بالنسبة لبناء خطوط الأنابيب في الأراضي المفتوحة، يكون وزن الماكينة وتكوين النقل أمرًا مهمًا. يمكن لآلات اللحام اليدوية ذات التجويف الصغير أن تزن ما بين 15 إلى 25 كجم ويحملها شخص واحد. تزن الماكينات شبه الأوتوماتيكية متوسطة المدى للأنابيب مقاس 160-315 مم ما بين 150-300 كجم وتتطلب النقل بالمركبة. يمكن للآلات الأوتوماتيكية بالكامل ذات التجويف الكبير التي يبلغ قطرها 630 مم وما فوق أن تتجاوز 1500 كجم وتتطلب مساعدة الرافعة في تحديد موضعها. قم بتقييم قيود الوصول إلى موقع المشروع قبل تحديد المعدات - فالآلة التي لا يمكن وضعها في موقع اللحام تكون عديمة الفائدة بغض النظر عن مواصفاتها الفنية.

عيوب اللحام التناكبي الشائعة وكيف تساعد آلات اللحام التناكبي في الوقاية منها

عيوب دمج المؤخرة الأكثر أهمية هي تلك التي تخلق مستويات داخلية من الضعف بينما تترك الخرزة الخارجية تبدو مقبولة. إن فهم أسباب كل نوع من أنواع العيوب يُعلم كلاً من اختيار الماكينة وأولويات تدريب المشغل.

المفاصل الباردة (الحرارة غير الكافية)

تحدث الوصلة الباردة عندما يكون عمق الذوبان غير كافٍ - إما لأن درجة حرارة لوحة السخان كانت منخفضة جدًا، أو أن وقت نقع الحرارة قصير جدًا، أو أن لوحة السخان ملوثة وتنقل الحرارة بشكل غير متساو. تتميز المفاصل الباردة بقوة تقشير منخفضة وقد تجتاز اختبار الضغط الهيدروستاتيكي عند درجة الحرارة المحيطة ولكنها تفشل تحت الضغط المستمر، خاصة عند درجة الحرارة المرتفعة أو عند تعرضها لأحمال الانحناء. تمنع الآلات الأوتوماتيكية بالكامل ذلك من خلال فرض الحد الأدنى من أوقات امتصاص الحرارة بناءً على مدخلات سمك جدار الأنبوب ومن خلال التنبيه إذا انخفضت درجة حرارة لوحة السخان عن النقطة المحددة أثناء مرحلة النقع.

العيوب الناجمة عن التلوث

يؤدي تلوث الوجه المنصهر — من الأوساخ أو الرطوبة أو الزيت الناتج عن ملامسة الجلد أو جزيئات التيفلون من طلاء لوحة التسخين المتدهورة — إلى إنشاء شوائب داخل المفصل تعطل الترابط الجزيئي في ذلك الموقع. قد يكون الخلل موضعيًا في منطقة صغيرة من وجه الأنبوب ولكن يمكن أن يبدأ التشقق تحت الضغط الدوري. الحل إجرائي: إعادة التنظيف في حالة حدوث أي تلامس بعد التشذيب، وفحص طلاء لوحة السخان قبل كل استخدام، وعدم السماح أبدًا ببقاء أطراف الأنابيب مكشوفة بعد المواجهة. لا تعوض الآلات اليدوية ولا الأوتوماتيكية عن التلوث، فهذه مسألة إجرائية وانضباطية تمامًا.

اختلال

يؤدي عدم المحاذاة الزاوية أو الجانبية بين طرفي الأنبوب إلى إنتاج وصلة يتم الضغط عليها ميكانيكيًا منذ لحظة تكوينها. حتى بضعة ملليمترات من الإزاحة الجانبية تركز الضغط على الجانب البعيد عن مركز المفصل تحت ضغط داخلي. يعتبر عدم المحاذاة التي تزيد عن 10% من سمك الجدار معيارًا للرفض وفقًا لمعظم المعايير. الآلات الأوتوماتيكية بالكامل مع مطالبات فحص المحاذاة - يتضمن بعضها مراقبة بيضاوية الأنابيب كجزء من برامجها - تكتشف أخطاء المحاذاة قبل بدء اللحام. في الآلات اليدوية، يقع هذا الفحص على عاتق المشغل بالكامل.

تحرير الضغط أثناء التبريد

إذا تم تحريك الأنبوب، أو تحرير المشابك، أو فتح هيكل الآلة قبل اكتمال التبريد، فسوف يضطرب المفصل شبه المتصلب ويتشكل عيب مستو في واجهة الدمج. ربما يكون هذا هو العيب الميداني الأكثر ملاحظة في الآلات اليدوية، والذي يرجع إلى ضغط الجدول الزمني لتعزيز تشغيل الأنابيب. في الأجهزة الأوتوماتيكية بالكامل، تفرض وحدة التحكم الحد الأدنى لفترة التبريد ولن تسمح بالإعلان عن اكتمال الدورة - أو في بعض الطرز، تحرير المشابك - حتى انتهاء صلاحية المؤقت.

معايير الصناعة ومتطلبات الاعتماد للحام الانصهار التناكبي

يخضع اللحام التناكبي لأنابيب الضغط البلاستيكية الحرارية لإطار من المعايير الوطنية والدولية التي تحدد كلاً من إجراءات اللحام ومتطلبات التأهيل للمشغلين والآلات.

تشمل المعايير الأساسية في الاستخدام المشترك ما يلي:

• ASTM F2620 — الممارسة القياسية للربط الحراري لأنابيب البولي إيثيلين ووصلاته. هذه هي وثيقة الإجراء التأسيسي للدمج التناكبي لأنابيب البولي إيثيلين في أسواق أمريكا الشمالية، والتي تم تطويرها في إطار التعاون الصناعي مع معهد الأنابيب البلاستيكية ومؤهلة وفقًا لـ 49 CFR الجزء 192 لأنابيب توزيع الغاز.
• ايزو 21307 — الأنابيب البلاستيكية ووصلاتها — إجراءات الوصلات التناكبية لأنابيب ووصلات البولي إيثيلين (PE) المستخدمة في إنشاء أنظمة توزيع الغاز والمياه. المعيار المرجعي الدولي، يُستخدم كأساس للعديد من المعايير الوطنية خارج أمريكا الشمالية.
• دفس 2207-1 — إرشادات جمعية اللحام الألمانية الخاصة بلحام الصهر الحراري للـ PE، والتي تمت الإشارة إليها على نطاق واسع في الممارسات الأوروبية وتم اعتمادها كأساس إجرائي للعديد من المعايير الوطنية بما في ذلك تلك الموجودة في المملكة المتحدة وهولندا والدول الاسكندنافية.
• 49 CFR الجزء 192.285 — متطلبات قانون الولايات المتحدة للوائح الفيدرالية لتأهيل إجراءات اللحام والمشغلين على أنابيب توزيع الغاز. يجب على أي شخص يقوم بإجراء وصلات الدمج التناكبي على أنابيب توزيع الغاز الطبيعي أن يكون مؤهلاً بموجب هذه اللائحة، عادةً من خلال الفحص الكتابي والاختبار المدمر للمفاصل التجريبية.

تتطلب معظم المعايير والعديد من مواصفات العملاء بالإضافة إلى ذلك أن يحمل مشغلو آلات اللحام بعقب الانصهار شهادة تأهيل اللحام الحالية من هيئة تدريب معترف بها. توصي إرشادات الممارسة الجيدة الصادرة عن منظمات مثل TEPPFA (الرابطة الأوروبية للأنابيب والتجهيزات البلاستيكية) بأن يحضر عمال اللحام تدريبًا تنشيطيًا منتظمًا ويقوموا بإجراء اختبار لحام في بداية كل نوبة - خاصة بعد فترات من عدم النشاط - للتأكد من أن الماكينة والمشغل كلاهما ينتجان نتائج متسقة قبل بدء لحام الإنتاج.

التطبيقات التي تكون فيها تقنية اللحام التناكبي هي معيار الصناعة

يمتد نطاق الصناعات التي تعتمد على آلات اللحام التناكبي إلى ما هو أبعد من مجرد تركيب أنابيب المياه البسيطة. يجب أن تحمل الأنابيب البلاستيكية الحرارية في أي مكان السوائل تحت الضغط، على طول مسارات ممتدة، مع عدم التسامح مطلقًا مع التسرب، ويعتبر اللحام الاندماجي هو الطريقة المفضلة.

توزيع المياه والبنية التحتية لمياه الصرف الصحي

تعد شبكات إمدادات المياه البلدية أكبر تطبيق منفرد لآلات اللحام بالصهر على مستوى العالم. أصبحت أنابيب HDPE من درجة PE100، الملحومة بعقب في مسارات مستمرة، هي المواصفات القياسية لأنابيب المياه الجديدة والبديلة في معظم الأسواق المتقدمة. تعالج الطبيعة الخالية من التسرب لمفاصل اللحام التناكبي بشكل مباشر مشكلة فقدان الماء التي ابتليت بها شبكات الحديد الزهر والحديد المرن المتقادمة - حيث يمكن أن يمثل تسرب المفاصل ما بين 20 إلى 40٪ من الحجم الموزع في الأنظمة سيئة الصيانة. تعتمد خطوط أنابيب تجميع مياه الصرف الصحي والتخلص من النفايات السائلة بالمثل على وصلات الدمج التناكبي لمنع تلوث الأرض من فشل المفاصل.

توزيع الغاز الطبيعي

لقد كان استبدال أنابيب الصلب القديمة وأنابيب الحديد الزهر بأنابيب HDPE بمثابة برنامج رئيسي للبنية التحتية في جميع أنحاء أوروبا وأمريكا الشمالية لمدة ثلاثة عقود. يجب أن تكون كل وصلة في أنبوب توزيع الغاز المدفون ملحومة بشكل تناكبي، وفي معظم الولايات القضائية، يتم تسجيلها ببيانات اللحام الرقمية التي يتم الاحتفاظ بها طوال عمر التثبيت. إن عواقب الفشل المشترك في مصدر الغاز الرئيسي المضغوط - الحريق والانفجار والوفيات - تعني أن الامتثال للمواصفات وتأهيل المشغل ومتطلبات تسجيل بيانات الماكينة يتم تنفيذها بصرامة من قبل مشغلي شبكات الغاز والمنظمين على حد سواء.

الأنابيب الصناعية والكيميائية

تستخدم مصانع المعالجة الكيميائية وعمليات التعدين ومنشآت التصنيع الصناعية اللحام التناكبي لربط أنابيب HDPE وPP وPVDF التي تحمل الأحماض والقلويات والمذيبات والملاط وغيرها من الوسائط العدوانية. يتم الحفاظ على المقاومة الكيميائية للمادة الأصلية بشكل كامل من خلال منطقة اللحام التناكبي - لا توجد مادة حشية أو مانع تسرب لولبي أو مكون اقتران ميكانيكي في المفصل يمكن مهاجمته كيميائيًا. وهذا يجعل أنظمة اللدائن الحرارية الملحومة بعقب تنافسية بشكل خاص ضد الفولاذ المقاوم للصدأ في البيئات شديدة التآكل حيث تكون تكلفة الأنابيب المعدنية والتجهيزات مرتفعة.

أنظمة الطاقة الحرارية الأرضية والتكييف

تستخدم تركيبات المضخات الحرارية ذات المصدر الأرضي حلقات HDPE ملحومة بعقب مدفونة في الأرض أو محفورة في الآبار. تقوم هذه الحلقات بتدوير سائل نقل الحرارة عند ضغوط عادة ما بين 3 و 6 بار، من خلال الأنابيب التي يمكن تركيبها لمدة 25-50 سنة دون أي وصول للصيانة أو الإصلاح. إن دوام وصلات اللحام التناكبي - التي لا تعتمد على الحلقات الدائرية أو الحشيات أو المكونات الميكانيكية التي يمكن أن تتحلل - يجعلها طريقة الربط العملية الوحيدة لهذا التطبيق.

التطبيقات البحرية والبحرية

يتم استخدام أنابيب HDPE المرتبطة باللحام التناكبي في أنظمة المصبات البحرية، وخطوط أنابيب سحب ومصارف محطات تحلية المياه، وأنظمة إرساء أقفاص المزارع السمكية، والبنية التحتية للموانئ. إن الجمع بين مقاومة HDPE للتآكل، وتثبيت الأشعة فوق البنفسجية، والسلامة السلسة لمفاصل اللحام التناكبي يجعلها مناسبة تمامًا للبيئة البحرية العدوانية كيميائيًا والمتطلبة ميكانيكيًا.

صيانة وفحص آلات اللحام بعقب الانصهار

إن آلة اللحام الانصهار التناكبي التي تكون في حالة سيئة لن تنتج لحامات جيدة باستمرار بغض النظر عن مهارة المشغل. صيانة الماكينة ليست فكرة لاحقة - فهي شرط أساسي لجودة اللحام ويجب التعامل معها على هذا النحو في أي نظام لإدارة الجودة.

تشمل فحوصات الصيانة الأساسية قبل كل استخدام ما يلي:

• افحص لوحة السخان المطلية بالتفلون بحثًا عن أي ضرر أو خدوش أو بقايا PE. يجب تنظيف أو استبدال اللوحة الملوثة أو التالفة قبل بدء اللحام.
• التحقق من درجة حرارة سطح لوحة سخان باستخدام البيرومتر السطحي معايرة في نقاط متعددة عبر وجه اللوحة. منظم الحرارة الداخلي للوحة ليس كافيًا - التحقق من السطح ضروري.
• تحقق من مستويات السوائل الهيدروليكية وافحص الخراطيم والتجهيزات بحثًا عن التسريبات. يؤدي التسرب الهيدروليكي أثناء دورة الاندماج إلى فقدان الضغط وخلل في اللحام.
• فحص شفرات الانتهازي للحدة والحالة. تنتج الشفرات البالية سطحًا سيئًا وقد تسبب تلوثًا من مادة الشفرة إلى الوجه المشذب.
• تحقق من حالة المشبك ومحاذاة الفك. تسمح المشابك البالية بانزلاق الأنابيب أثناء تطبيق ضغط الاندماج، وهو سبب شائع لعيوب المفصل الزاوي.
• على الأجهزة الأوتوماتيكية، تحقق من أن نظام تسجيل البيانات يعمل وأن الساعة مضبوطة على التاريخ والوقت الصحيحين لدقة تسجيل اللحام.

بالإضافة إلى الفحوصات اليومية، يجب أن تخضع آلات اللحام بالدمج التناكبي للمعايرة والفحص الدوري من قبل فني خدمة مؤهل. بالنسبة للآلات المستخدمة في مشاريع البنية التحتية الخاضعة للتنظيم، تتطلب العديد من مواصفات العملاء دليلاً على المعايرة السنوية من قبل ورشة عمل معتمدة كشرط لقبول الآلة في الموقع.
