آلة الصهر الكهربائي مقابل آلات اللحام الانصهار بعقب: الدليل الكامل

ما هي آلة الصهر الكهربائي وكيف تختلف عن آلات اللحام الانصهار التناكبي؟

إذا كنت تعمل مع أنظمة أنابيب البولي إيثيلين (PE) أو البولي بروبيلين (PP)، فإن طريقة اللحام التي تختارها تحدد بشكل مباشر قوة الوصلة، ومقاومة التسرب، وعمر الخدمة طويل الأمد. التقنيتان السائدتان هما آلة الصهر الكهربائي وآلة اللحام بعقب الانصهار. بينما يقوم كلاهما بإنشاء وصلات لدن بالحرارة دائمة، إلا أنهما يعملان وفقًا لمبادئ مختلفة بشكل أساسي ويتناسبان مع ظروف ميدانية مختلفة.

تعمل آلة الصهر الكهربائي عن طريق تمرير تيار كهربائي من خلال ملف سلكي مدمج داخل تركيب خاص. يولد هذا التيار حرارة، مما يؤدي إلى إذابة التركيب وسطح الأنبوب في وقت واحد، ودمجهما في وصلة واحدة متجانسة. على النقيض من ذلك، تقوم آلة اللحام الصهري بتسخين طرفي الأنبوب مباشرة باستخدام لوحة تسخين مسطحة، ثم تزيل اللوحة وتضغط الأطراف معًا تحت قوة يمكن التحكم فيها حتى تبرد وتترابط.

الفرق العملي الأساسي: يتفوق الصهر الكهربائي في الأماكن الضيقة التي يصعب الوصول إليها وفي أعمال الإصلاح، في حين أن آلات اللحام بالصهر التناكبي تكون أسرع وأكثر فعالية من حيث التكلفة لخطوط الأنابيب الطويلة المستقيمة في الأراضي المفتوحة. لا تعتبر أي من الطريقتين متفوقتين عالميًا — يعتمد الاختيار الصحيح على قطر الأنبوب، وظروف الموقع، والميزانية، والمتطلبات التنظيمية.

كيف تعمل آلة الصهر الكهربائي: التكنولوجيا وراء المفصل

تعتمد عملية الصهر الكهربائي على توصيل الطاقة الكهربائية بدقة. تقوم آلة الصهر الكهربائي الحديثة بقراءة الرمز الشريطي أو كود مصفوفة البيانات المطبوع على كل تركيب، ثم تقوم تلقائيًا بتعيين الجهد الكهربي والتيار ووقت الدمج الصحيح لهذا التركيب المحدد. وهذا يلغي التخمين ويقلل بشكل كبير من أخطاء المشغل.

عملية الصهر الكهربائي خطوة بخطوة

1. اقطع الأنبوب إلى الطول الصحيح بقطع مربع ونظيف.
2. قم بكشط سطح الأنبوب داخل منطقة التركيب لإزالة الأكسدة - هذه الخطوة غير قابلة للتفاوض من أجل سلامة الوصلة.
3. قم بتنظيف كل من سطح الأنبوب والجزء الداخلي من التركيب باستخدام مناديل كحول الأيزوبروبيل المعتمدة واتركها حتى تجف تمامًا.
4. أدخل أطراف الأنبوب في تركيب الصهر الكهربائي وقم بربطها بمشبك محاذاة الأنابيب لمنع أي حركة أثناء الدمج.
5. قم بتوصيل آلة الصهر الكهربائي إلى أطراف التوصيل.
6. مسح الباركود المناسب. يقوم الجهاز بقراءة وبرمجة المعلمات الصحيحة تلقائيًا.
7. ابدأ دورة الاندماج. توفر الماكينة الطاقة المطلوبة بالضبط - عادةً ما بين 8 فولت و48 فولت حسب حجم التركيب.
8. انتظر فترة التبريد الإلزامية (الموضحة على شاشة التركيب أو الجهاز) قبل إزالة المشابك أو تطبيق أي حمل.

تختلف أوقات الدمج بشكل كبير اعتمادًا على قطر التركيب وسمك الجدار. قد يتم دمج قارنة التوصيل الكهربائي الصغيرة مقاس 20 مم في أقل من 40 ثانية، بينما يمكن أن تتطلب التركيبة مقاس 630 مم دورات دمج تتجاوز 20 دقيقة. أوقات التبريد حرجة بنفس القدر — استعجال هذه المرحلة يسبب إجهاداً داخلياً وضعفاً في المفاصل حتى لو كانت دورة الاندماج سليمة.

تقوم آلات الصهر الكهربائي المتطورة من الشركات المصنعة مثل Ritmo وHürner وGeorg Fischer وPlasson بتخزين سجلات اللحام الكاملة داخليًا - التاريخ والوقت ومعرف المشغل وبيانات الباركود المناسبة ودرجة الحرارة المحيطة والجهد والتيار. يمكن تصدير هذه البيانات عبر USB أو Bluetooth للحصول على وثائق الجودة، وهو أمر إلزامي في مشاريع توزيع الغاز والبنية التحتية للمياه في العديد من البلدان.

ماكينات لحام بعقب الانصهار : كيف يعملون وأين يتفوقون

تستخدم آلات اللحام بعقب الانصهار عملية من أربع مراحل: التثبيت والتغطية والتسخين والربط. يتم تثبيت نهايات الأنابيب في مشابك محاذاة، ثم تقوم أداة مواجهة دوارة بتقليمها إلى أسطح متوازية ومسطحة تمامًا. يتم إدخال لوحة ساخنة (يتم ضبطها عادة بين 200 درجة مئوية و230 درجة مئوية لـ PE100) بين نهايات الأنبوب ويتم تثبيتها حتى يتشكل ارتفاع حبة محدد. تتم بعد ذلك إزالة اللوحة بسرعة ويتم ضغط الأطراف معًا تحت ضغط الاندماج المحسوب حتى يبرد المفصل.

مراحل عملية اللحام الانصهار

• لقط والمحاذاة: يتم إدخال الأنابيب في المشابك الفكية للماكينة ويتم محاذاتها باستخدام أداة المواجهة المدمجة كمرجع.
• تواجه: تعمل أداة المواجهة الكهربائية أو الهوائية على إزالة تلوث السطح وإنشاء وجه مسطح. يجب أن تكون النشارة مستمرة وموحدة، إذ تشير النشارة غير المستوية إلى اختلال في المحاذاة.
• التدفئة: تتصل اللوحة الساخنة بكلا طرفي الأنبوب في وقت واحد تحت ضغط سحب محدد بالإضافة إلى ضغط الاندماج. يتم حساب وقت امتصاص الحرارة من سمك جدار الأنبوب - عادةً 10 ثوانٍ لكل ملليمتر من سمك الجدار لـ PE100.
• الانضمام: تتم إزالة اللوحة في أقصر وقت تغيير ممكن (عادةً أقل من 5 إلى 6 ثوانٍ للأقطار الأكبر)، ثم يتم ضغط الأطراف معًا عند ضغط الربط المحسوب. شكل الخرزة هو مؤشر الجودة البصرية الرئيسي.
• التبريد: يظل المفصل تحت الضغط في المشابك طوال فترة التبريد الكاملة - لا تقم أبدًا بإزالته مبكرًا.

بالنسبة لأنبوب 315 مم OD PE100 مع SDR11 (سمك الجدار حوالي 28.6 مم)، يبلغ وقت امتصاص الحرارة حوالي 286 ثانية، ويتم حساب ضغط الوصل من مساحة المقطع العرضي للأنبوب والضغط المطلوب (عادةً 0.15 نيوتن/مم²)، ويمتد وقت التبريد في الماكينة من 30 إلى 40 دقيقة تقريبًا. تعمل آلات اللحام بالدمج التناكبي CNC الحديثة على أتمتة جميع هذه المعلمات ، مما يلغي الحاجة إلى الحساب اليدوي في الموقع.

تتراوح آلات الدمج التناكبي من وحدات يدوية صغيرة تتعامل مع الأنابيب من 20 مم إلى 160 مم، حتى آلات CNC الهيدروليكية الكبيرة القادرة على لحام الأنابيب التي يصل قطرها إلى 2000 مم. تشمل الشركات المصنعة الكبرى McElroy (الولايات المتحدة الأمريكية)، وRitmo (إيطاليا)، وWidos (ألمانيا)، وهورنر (ألمانيا)، وروثنبرجر.

آلة الصهر الكهربائي مقابل آلة اللحام الانصهار بعقب: مقارنة جنبًا إلى جنب

يعود الاختيار بين هاتين التقنيتين إلى عدة عوامل محددة. يلخص الجدول أدناه الاختلافات الرئيسية لتوجيه قرارك.

المواصفات الأساسية التي يجب تقييمها عند شراء آلة الصهر الكهربائي

لا توفر جميع آلات الصهر الكهربائي نفس الموثوقية أو الامتثال أو القدرة على إدارة البيانات. قبل الشراء أو الاستئجار، قم بتقييم المواصفات التالية بعناية.

الجهد الناتج ونطاق الطاقة

تتطلب تجهيزات الصهر الكهربائي جهودًا مختلفة - عادةً 8 فولت، أو 12 فولت، أو 24 فولت، أو 36 فولت، أو 48 فولت - اعتمادًا على الشركة المصنعة والحجم. آلة مع نطاق الإخراج من 8 فولت إلى 48 فولت وخرج طاقة لا يقل عن 2000 واط يغطي الغالبية العظمى من التجهيزات في السوق. تتطلب بعض تجهيزات السرج ذات القطر الكبير مخرجات تصل إلى 4000 واط أو أكثر. تأكد من أن نطاق طاقة الماكينة يتوافق مع مجموعة التركيبات الخاصة بك قبل الشراء.

قراءة الباركود وDatamatrix

أصبح الآن إدخال المعلمات تلقائيًا عبر مسح الباركود أمرًا قياسيًا في الأجهزة عالية الجودة. وتقرأ الآلات الأفضل أيضًا رموز مصفوفة البيانات ثنائية الأبعاد ورموز الاستجابة السريعة، وتستوعب التركيبات من جورج فيشر، وبلاسون، وفرياتيك، وراديوس سيستمز، وغيرها. يعد إدخال المعلمة اليدوية مقبولاً كنسخة احتياطية ولكن لا ينبغي أن يكون طريقة الإدخال الأساسية في الوظائف المهنية، نظرًا لأن الخطأ في وقت الدمج أو الجهد الكهربي يعد مصدرًا شائعًا للمفاصل الفاشلة.

تسجيل البيانات وإمكانية التتبع

يغطي المعيار ايزو 12176-2 متطلبات وضع علامات على آلات الصهر الكهربائي وإدارة البيانات. تتطلب المشاريع بموجب EN 12007 (خطوط أنابيب الغاز) أو EN 805 (إمدادات المياه) عادةً إمكانية تتبع اللحام بالكامل. ابحث عن تخزين الآلات ما لا يقل عن 1000 سجل لحام مع إمكانية التصدير عبر USB أو Bluetooth. تدمج بعض الآلات نظام تحديد المواقع العالمي (GPS)، وهو أمر لا يقدر بثمن لتحديد موقع المفاصل على البنية التحتية المدفونة بعد سنوات.

تعويض درجة الحرارة المحيطة

تم تصميم تجهيزات الصهر الكهربائي عند درجة حرارة مرجعية تبلغ 20 درجة مئوية. في الظروف الباردة (أقل من 10 درجات مئوية) أو البيئات الحارة (أعلى من 30 درجة مئوية)، تتغير متطلبات طاقة الاندماج. تقوم آلات الصهر الكهربائي المتقدمة تلقائيًا بضبط وقت الدمج بناءً على درجة الحرارة المحيطة المقاسة، والتعويض عن هذا المتغير دون مطالبة المشغل بإعادة الحساب يدويًا. هذه الميزة مهمة بشكل خاص في المناطق ذات التقلبات الشديدة في درجات الحرارة.

مرونة طاقة الإدخال

نادراً ما تكون قوة الموقع نظيفة أو مستقرة. تتضمن آلات الصهر الكهربائي عالية الجودة التثبيت التلقائي للجهد ويمكن أن تعمل على طاقة المولد مع جهد دخل يتراوح من 85 فولت إلى 265 فولت تيار متردد . وهذا يحمي إلكترونيات الماكينة ويضمن إخراجًا ثابتًا بغض النظر عن تقلبات المولد - وهو سبب شائع لفشل الدمج الجزئي في مواقع العمل البعيدة.

العرض وواجهة المستخدم

تعد الشاشة الواضحة عالية التباين أمرًا بالغ الأهمية للاستخدام الخارجي في ضوء الشمس الساطع أو ظروف الخنادق منخفضة الإضاءة. تعتبر الواجهات متعددة اللغات مهمة في المشاريع الدولية. ابحث عن شاشات العرض التي تعرض التيار والجهد والوقت المنقضي والعد التنازلي للتبريد وأكواد الأخطاء مع التوضيحات، وليس فقط أضواء الخطأ الوامضة.

أنواع وتكوينات آلات لحام بعقب الانصهار

آلات اللحام التناكبي تأتي في عدة تكوينات، كل منها يناسب أحجام الأنابيب المختلفة، وأحجام الإنتاج، وظروف الموقع.

آلات دمج المؤخرة اليدوية

تُستخدم الآلات اليدوية عادةً للأنابيب من 20 مم إلى 160 مم. يتحكم المشغل في حركة المشبك والضغط يدويًا. تتميز هذه الآلات بخفة الوزن وبأسعار معقولة (غالبًا ما تكون أقل من 3000 دولار أمريكي)، ومناسبة للأعمال ذات الحجم المنخفض أو عمليات المقاولين الصغيرة. القيد الرئيسي هو الاتساق المعتمد على المشغل - فالاختلاف البشري في تطبيق الضغط وتوقيت إزالة اللوحة يقدم تباينًا بين اللحامات.

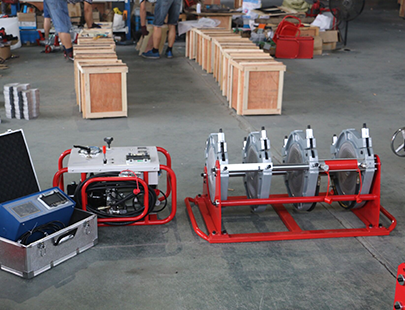

آلات دمج المؤخرة الهيدروليكية

تستخدم الآلات الهيدروليكية نظامًا هيدروليكيًا مزودًا بالطاقة لتطبيق ضغط دقيق ومتسق طوال دورة الدمج. وهي تغطي أقطار الأنابيب من 90 مم تقريبًا إلى 630 مم في الوحدات متوسطة المدى، وما يصل إلى 2000 مم في التكوينات الصناعية الثقيلة. يتم التحكم في الضغط عن طريق مقياس هيدروليكي أو قراءات رقمية بدلاً من القوة اليدوية. توفر الآلات الهيدروليكية لحامات أكثر اتساقًا بشكل ملحوظ من الوحدات اليدوية وهي المعيار للتركيب الرئيسي للغاز والمياه.

آلات الدمج الهيدروليكي باستخدام الحاسب الآلي

تعمل آلات اللحام باستخدام الحاسب الآلي على أتمتة العملية بأكملها. يقوم المشغل بإدخال مادة الأنبوب، والقطر، وSDR (نسبة الأبعاد القياسية)، ودرجة الحرارة المحيطة. تقوم وحدة التحكم في الماكينة بحساب جميع المعلمات وفقًا لمعيار ايزو 21307 أو دفس 2207-1، وتتحكم في درجة حرارة لوحة التسخين، وضغط الصهر، ووقت التحول، ووقت التبريد تلقائيًا، وتسجل كل عملية لحام باستخدام ختم زمني وسجل المعلمات. هذه الآلات هي الخيار المفضل لمشاريع البنية التحتية الكبيرة حيث تكون وثائق اللحام مطلوبة تعاقديًا ويتم تدقيق ضمان الجودة.

آلات الموقع ذات العجلات والمتعقبة

بالنسبة للأعمال ذات القطر الكبير جدًا (400 مم وما فوق)، غالبًا ما يتم تركيب آلات الدمج التناكبي على عربات ذات عجلات أو عربات مجنزرة. يتم لفها على طول خط الأنابيب مع تقدم العمل وتتضمن بكرات دعم الأنابيب لتثبيت أقسام الأنابيب الثقيلة في محاذاة. تقوم بعض التكوينات بدمج أداة مواجهة الأنابيب وعنصر التسخين وآلية الربط كنظام واحد مستقل قادر على إكمال وصلات متعددة في كل نوبة عمل في مشاريع خطوط الأنابيب الكبيرة.

أسباب الفشل الشائعة وكيفية تجنبها

يفشل كل من مفاصل الصهر الكهربائي والدمج المؤخرة لأسباب محددة ويمكن الوقاية منها. يساعدك فهم أوضاع الفشل هذه على إنشاء إجراءات الجودة التي تعمل على التخلص منها بشكل منهجي.

أعطال آلة الصهر الكهربائي

• عدم كفاية كشط السطح: يجب إزالة الطبقة السطحية المؤكسدة PE إلى عمق 0.1-0.3 مم. يعد تخطي هذه الخطوة أو التعجيل بها هو السبب الرئيسي للاندماج البارد - يبدو المفصل مكتملًا من الخارج ولكن لديه ترابط ضعيف بين الأسطح. استخدم دائمًا مكشطة الأنابيب أو أداة إزالة الخرز المصممة خصيصًا لهذا الغرض، ولا تستخدم ورق الصنفرة مطلقًا.
• التلوث بعد الكشط: يؤدي لمس السطح المكشط بالأيدي العارية إلى ترسب زيوت الجلد التي تمنع الانصهار. نظف باستخدام كحول الأيزوبروبيل الطازج (نقاوة 99% على الأقل) مباشرة قبل تركيب التركيب، واتركه ينطفئ تمامًا.
• حركة الأنابيب أثناء الانصهار: حتى الحركة الطفيفة أثناء دورة التسخين تؤدي إلى تعطيل حوض الذوبان. استخدم دائمًا مشابك محاذاة الأنابيب المعتمدة واتركها في مكانها طوال فترة التبريد الكاملة.
• عمق إدخال الأنبوب غير صحيح: يتميز كل تركيب من تركيبات الصهر الكهربائي بعمق إدخال ملحوظ. يؤدي الإدخال السفلي إلى ترك الأنابيب غير المدعومة خارج منطقة الملف، مما يؤدي إلى إنشاء قسم ضعيف. حدد عمق الإدخال على الأنبوب باستخدام علامة دائمة قبل الإدخال.
• انقطاع التيار الكهربائي أثناء الدورة: إذا انقطعت الطاقة في منتصف الدورة، فيجب قطع المفصل واستبداله بالكامل - لا تحاول مطلقًا إعادة تشغيل الدمج الجزئي على نفس التركيب.

بعقب الانصهار فشل آلة اللحام

• درجة حرارة لوحة السخان غير صحيحة: تحقق دائمًا من درجة حرارة اللوحة باستخدام مقياس حرارة غير تلامسي أو مزدوجة حرارية قبل البدء. اللوحات التي تقرأ 220 درجة مئوية على قرص التحكم يمكن أن تكون أقل من 10 إلى 20 درجة مئوية في الممارسة العملية، خاصة في الأجهزة القديمة ذات منظمات الحرارة المتدهورة.
• تمديد وقت التحول: تبدأ أطراف الأنبوب في التبريد فور إزالة لوحة التسخين. يؤدي وقت التغيير المفرط (أكثر من 6 ثوانٍ على الأنابيب التي يزيد طولها عن 400 مم) إلى اللحام البارد مع تكوين خرزي ضعيف وانخفاض قوة الشد.
• لوحة التدفئة القذرة أو التالفة: تسبب بقايا PE الموجودة على اللوحة التصاقًا ونقلًا غير متساوٍ للحرارة. قم بتنظيف الألواح باستخدام كاشطات خشبية أو بلاستيكية فقط، فالأدوات المعدنية تخدش طلاء PTFE. استبدل طلاء اللوحة عندما يصبح الالتصاق متكررًا.
• اختلال: إن اختلال المحاذاة العالية والمنخفضة (أطراف الأنابيب غير متحدة المركز) لأكثر من 10% من سمك الجدار هو سبب الرفض وفقًا لمعظم معايير اللحام. تحقق دائمًا من المحاذاة مع إزالة أداة المواجهة وقبل البدء في النقع الحراري.
• ارتفاع حبة غير كافية: تم تحديد الحد الأدنى لمتطلبات ارتفاع الخرزة في المواصفة القياسية ISO 21307 - إذا كانت الخرزة صغيرة جدًا، فإن النقع الحراري غير كافٍ. قطع وإعادة اللحام.

المعايير الدولية التي تحكم الصهر الكهربائي واللحام التناكبي

إن العمل ضمن المعايير الدولية ليس اختياريًا في معظم مشاريع المرافق أو البنية التحتية أو المشاريع الصناعية. يتم الرجوع إلى المعايير التالية بشكل متكرر.

تختلف متطلبات شهادة المشغل حسب البلد ونوع المشروع. في المملكة المتحدة، يجب أن يكون عمال لحام أنابيب غاز البولي إيثيلين حاصلين على تسجيل EUSR. في ألمانيا، تعتبر دورات شهادة DVS هي المؤهلات المعترف بها. في الولايات المتحدة الأمريكية، ASME B31.8 والإجراءات الخاصة بالشركة تحكم مؤهلات لحام خطوط أنابيب الغاز. تأكد دائمًا من متطلبات الشهادة المحددة في عقد مشروعك قبل التعبئة في الموقع.

متطلبات الصيانة والمعايرة لعمر الخدمة الطويل

تتطلب كل من آلات الصهر الكهربائي وآلات اللحام بالصهر التناكبي صيانة ومعايرة منتظمة للحصول على نتائج دقيقة. الآلة التي تمت معايرتها بشكل مثالي في المصنع ولكن لم يتم إعادة فحصها مطلقًا بعد عامين من الاستخدام في الموقع تعتبر مسؤولية.

صيانة ماكينة الصهر الكهربائي

• افحص أسلاك الإخراج ومشابك التمساح قبل كل استخدام - حيث يتسبب العزل التالف أو نقاط الاتصال المتآكلة في حدوث اختلافات في المقاومة تؤدي إلى تغيير الطاقة المسلمة.
• افحص عدسة ماسح الباركود بحثًا عن الأوساخ والخدوش بانتظام. تؤدي قراءة الباركود الخاطئة التي تفرض إدخال المعلمة يدويًا إلى إزالة طبقة منع الأخطاء الحرجة.
• إرسال الجهاز ل التحقق من المعايرة السنوية من قبل الشركة المصنعة أو مختبر اختبار معتمد. تحدد المواصفة ISO 12176-2 فحوصات المعايرة لإخراج الجهد، وقياس التيار، ودقة الوقت، ودقة مستشعر درجة الحرارة المحيطة.
• قم بتخزينه في علبة واقية — تكون لوحات الدوائر وأجهزة الاستشعار الموجودة في آلات الصهر الكهربائي حساسة للاهتزازات ودخول الرطوبة والأضرار الناجمة عن رميها في الجزء الخلفي من مركبة العمل.

صيانة ماكينة لحام بعقب الانصهار

• تحقق من درجة حرارة لوحة التسخين باستخدام جهاز اتصال معاير أو مقياس حرارة بالأشعة تحت الحمراء في بداية كل نوبة. سجل القراءات. يتطلب انحراف درجة الحرارة لأكثر من ±5 درجة مئوية عن نقطة الضبط صيانة منظم الحرارة.
• افحص طلاء PTFE الموجود على لوحة التسخين للتأكد من عدم وجود خدوش أو تقشر أو تلوث PE. تتسبب الألواح الملوثة في نقل الحرارة بشكل غير متساوٍ والتصاق الأنابيب، وكلاهما يؤثر على جودة الوصلة.
• في الآلات الهيدروليكية، قم بفحص مستوى السائل الهيدروليكي وحالته كل ثلاثة أشهر. يسبب السائل المتدهور تقلبات في الضغط وقوة ربط غير متناسقة.
• افحص شفرات الأدوات المواجهة قبل كل مهمة. تخلق الشفرات الباهتة أسطحًا ممزقة وليست محلوقة، مما يترك قممًا ووديانًا تمنع الاتصال حتى عبر وجه الأنبوب بالكامل.
• يجب أن تكون فكوك المشبك وقضبان التوجيه نظيفة ومشحمة وخالية من حطام البولي إيثيلين. تؤدي الحركة الملزمة أو القاسية إلى تطبيق ضغط غير متساوٍ ومفاصل غير متوازنة.
• شهادة سنوية لآلة الطرف الثالث مطلوب في العديد من المشاريع وفقًا للمواصفة ISO 12176-1. احتفظ بشهادات المعايرة الحالية وفي الموقع للفحص.

تحليل التكلفة: مقارنة التكلفة الإجمالية للمشروع

يمثل سعر شراء الماكينة جزءًا واحدًا فقط من إجمالي تكلفة اللحام للمشروع. يجب أن تأخذ المقارنة الواقعية للتكلفة في الاعتبار المواد الاستهلاكية وتكاليف التركيب ووقت العمل ومخاطر فشل الجودة.

عوامل تكلفة الصهر الكهربائي

إن المحرك الأساسي لتكلفة الصهر الكهربائي هو السعر المناسب. تتكلف قارنة التوصيل الكهربائي PE100 مقاس 110 مم من إحدى العلامات التجارية الكبرى (Georg Fischer، Plasson، Radius Systems) ما يقرب من 15 دولارًا إلى 35 دولارًا أمريكيًا. قد تتكلف قارنة التوصيل الكهربائي مقاس 315 مم ما بين 150 إلى 350 دولارًا أمريكيًا أو أكثر. في المشروع الذي يتطلب 500 وصلة بقطر 110 مم، تتراوح تكاليف التركيب وحدها من 7500 دولار إلى 17500 دولار أمريكي، قبل أي تكاليف معدات أو عمالة. بالنسبة لأعمال الإصلاح أو المشاريع التي تحتوي على عدد قليل من المفاصل، فإن هذا القسط مقبول. بالنسبة لمسافة 10 كيلومترات من الأنابيب المستقيمة مع وصلة كل 12 مترًا (حوالي 833 وصلة)، تصبح تكلفة التركيب بندًا كبيرًا في الميزانية.

بعقب الانصهار عوامل التكلفة

تعمل آلات اللحام الدمج التناكبي على التخلص من تكاليف التركيب تمامًا — فأنت تقوم باللحام من أنبوب إلى آخر. تكلفة المواد الاستهلاكية لكل مفصل هي في الأساس صفر مقارنة بحلقة PE رقيقة من عملية المواجهة. تكلفة الماكينة أعلى بالنسبة للوحدات الهيدروليكية ووحدات CNC، ولكن عند استهلاك مئات أو آلاف المفاصل، تكون تكلفة الماكينة لكل وصلة منخفضة. تضيف الآلة الهيدروليكية CNC بسعر 25,000 دولار أمريكي والتي يتم استهلاكها على أكثر من 5000 وصلة 5 دولارات لكل مفصل في تكلفة الماكينة - وهي أقل بكثير من تكلفة التركيب لأي قارنة توصيل صهر كهربائي ذات قطر مكافئ. بالنسبة لتركيب خطوط الأنابيب المستقيمة ذات الحجم الكبير، فإن اللحام التناكبي هو دائمًا طريقة التكلفة الإجمالية الأقل.

وقت العمل لكل مشترك

في الأنابيب مقاس 110 مم، يمكن للمشغل ذو الخبرة إكمال اللحام التناكبي في حوالي 15-25 دقيقة بما في ذلك الإعداد والواجهة والتدفئة والربط والتبريد. يستغرق وصل الصهر الكهربائي الموجود على الأنبوب نفسه من 20 إلى 40 دقيقة تقريبًا عند الأخذ في الاعتبار الكشط والتنظيف وإدخال التركيب ودورة الدمج والتبريد الكامل. في الأنابيب ذات القطر الكبير (315 مم)، تصل أوقات تبريد الدمج التناكبي إلى 30-45 دقيقة في الماكينة، وهو ما يشبه متطلبات التبريد بالصهر الكهربائي الكبيرة، وبالتالي فإن الفارق الزمني يضيق عند الأقطار الأكبر.

اختيار الماكينة المناسبة لتطبيقات محددة

بدلاً من اختيار تقنية واحدة بشكل عام، غالبًا ما يحمل المقاولون ذوو الخبرة كلا النوعين من المعدات ويختارون الأداة المناسبة بناءً على الموقف المشترك المحدد. فيما يلي دليل عملي حسب نوع التطبيق.

• شبكات توزيع الغاز (ضغط منخفض PE80/PE100 حتى 180 ملم): تهيمن آلات الصهر الكهربائي على بيئات حفر الخنادق الحضرية حيث تكون مساحة العمل محدودة وتكون جودة المفاصل الفردية ذات أهمية قصوى. كلا الطريقتين مسموح بهما، ولكن يفضل معظم مشغلي الشبكات الصهر الكهربائي لسهولة توثيق الجودة.
• تركيبات المياه الرئيسية (قطر كبير، 200 مم - 630 مم): آلات اللحام بعقب الانصهار هي الاختيار القياسي. تُفضل الآلات الهيدروليكية CNC لتوثيق الامتثال. تُستخدم تركيبات سرج الصهر الكهربائي بشكل شائع للتوصيلات الفرعية حتى في الأنابيب الرئيسية المنصهرة.
• إعادة تأهيل وإصلاح خطوط الأنابيب: يتم استخدام الصهر الكهربائي دائمًا تقريبًا. إن المساحة الضيقة حول الأنابيب الموجودة، والحاجة إلى الارتباط بالبنية التحتية الحالية، وظروف العمل غير المنتظمة، كلها عوامل تفضل نهج الصهر الكهربائي.
• أنابيب العمليات الصناعية (المصانع الكيماوية، التعدين، تجهيز الأغذية): يتم استخدام كلتا الطريقتين، مع الاختيار بناءً على مادة الأنابيب، وضغط النظام، ومواصفات المصنع. غالبًا ما تستخدم أنظمة PVDF وPP في الخدمة الكيميائية الصهر الكهربائي بسبب توفر التركيبات وقيود المساحة داخل هياكل المصنع.
• منشآت الحفر الاتجاهي الأفقي (HDD): يعد الدمج التناكبي الطريقة العملية الوحيدة لدمج سلاسل طويلة من الأنابيب مسبقًا قبل سحبها عبر التجويف. بشكل عام، لا يسمح مهندسو التصميم بوصلات الصهر الكهربائي في أقسام السحب بسبب الصلابة التفاضلية في منطقة التركيب.
• الانزلاق وانفجار الأنابيب: يتم استخدام آلات اللحام الانصهار التناكبي لصهر سلاسل الأنابيب الطويلة مسبقًا فوق الأرض قبل إدخالها. يعد الصهر الكهربائي المشترك في هذه التطبيقات غير عملي.

أفضل الشركات المصنعة لآلات الصهر الكهربائي وآلات اللحام الانصهار التناكبي

يتم تقديم السوق العالمية لمعدات لحام الأنابيب البلاستيكية من قبل عدد من الشركات المصنعة القائمة. يساعدك فهم نقاط القوة لكل منها على اتخاذ قرار شراء مستنير.

مصنعي آلات الصهر الكهربائي

• هورنر (ألمانيا): تشتهر بآلات الصهر الكهربائي من الدرجة الصناعية مع تسجيل شامل للبيانات، واتصال Bluetooth، ونطاق واسع من جهد الإخراج. يتم تحديد سلسلة HST 300 وHST Fusion على نطاق واسع في مشاريع البنية التحتية للغاز.
• ريتمو (إيطاليا): تنتج مجموعة واسعة من معدات الصهر الكهربائي والدمج المؤخرة. تُقدر وحدات الصهر الكهربائي الخاصة بها بمتانتها ومتانتها في الموقع. شبكة توزيع قوية في جميع أنحاء أوروبا والشرق الأوسط وآسيا.
• أنظمة الأنابيب جورج فيشر (سويسرا): تقوم شركة GF بتصنيع تجهيزات الصهر الكهربائي وآلات الصهر الكهربائي المصممة للعمل معها. تعد مجموعة تركيبات ELGEF Plus ووحدات التحكم المطابقة شائعة في تطبيقات المعالجة الصيدلانية والكيميائية.
• بلاسون (إسرائيل): شركة تصنيع تركيبات رئيسية توفر أيضًا آلات الصهر الكهربائي المتوافقة. شائع في تطبيقات مرافق المياه في جميع أنحاء أوروبا والشرق الأوسط.
• روثنبرجر (ألمانيا): تقدم آلات الصهر الكهربائي متوسطة المدى المناسبة لمقاولي التجارة. نسبة جيدة للسعر إلى الأداء للمشاريع التي لا تتطلب ميزات متميزة لإدارة البيانات.

مصنعي آلة لحام بعقب الانصهار

• ماكيلروي (الولايات المتحدة الأمريكية): العلامة التجارية المهيمنة في أمريكا الشمالية، مع نطاق يغطي الأنابيب من 20 مم إلى 2000 مم. تشتهر بنظام الإبلاغ عن اللحام DataLogger وسلسلة TracStar من الآلات ذاتية الدفع ذات القطر الكبير. تستخدم على نطاق واسع في مشاريع نقل الغاز والمياه الرئيسية.
• ويدوس (ألمانيا): متخصص في آلات دمج المؤخرة ودمج المقابس عالية الدقة. يتم تخصيص ماكينات CNC من سلسلة Widos 5000 بشكل متكرر في مشاريع المياه والغاز الأوروبية الكبيرة التي تتطلب إمكانية التتبع الكامل.
• هورنر (ألمانيا): بالإضافة إلى آلات الصهر الكهربائي، تنتج شركة Hürner آلات الدمج الهيدروليكي وآلات الدمج التناكبي CNC التي يصل قطرها إلى 1200 ملم. تقوم سلسلة CNC بتخزين ما يصل إلى 10000 سجل لحام مع وثائق المعلمات الكاملة.
• ريتمو (إيطاليا): يقدم نطاقًا شاملاً لدمج المؤخرة بدءًا من الوحدات اليدوية المدمجة وحتى الآلات الهيدروليكية الكبيرة. تغطي سلسلة Alia وDelta معظم متطلبات المقاولين القياسية.
• وورلدبولي (أستراليا): شركة تصنيع متنامية تتمتع بحضور قوي في أستراليا وجنوب شرق آسيا. تم تصميم أجهزتهم لضمان المتانة في بيئات المواقع الحارة والمتربة الشائعة في مشاريع التعدين والموارد.

طرق اختبار جودة اللحام للوصلات الصهر الكهربائي والدمج التناكبي

الفحص البصري وحده غير كافٍ للتحقق من سلامة المفاصل في أنظمة خطوط أنابيب الضغط. يتم استخدام العديد من طرق الاختبار المدمرة وغير المدمرة للتحقق من جودة اللحام.

الاختبارات غير المدمرة (NDT)

• اختبار الموجات فوق الصوتية المرحلية (PAUT): حاليًا، تعتبر طريقة NDT الأكثر قدرة على وصلات الدمج PE. يمكن لـ PAUT اكتشاف نقص الانصهار والفراغات والشوائب داخل منطقة اللحام. يتم تحديدها بشكل متزايد في مشاريع نقل الغاز عالي الضغط. المعدات باهظة الثمن وتتطلب مشغلين مدربين، ولكنها توفر سجلاً دائمًا لحالة اللحام الداخلي.
• كشف عطلة الجهد العالي: يستخدم على الأنابيب ذات الجدران الرقيقة للكشف عن الانقطاعات السطحية. قابلية تطبيق محدودة لتقييم جودة لحام أنابيب الضغط ذات الجدران السميكة.
• اختبار الضغط: يعد اختبار الضغط الهيدروستاتيكي أو الهوائي حتى 1.5 × ضغط التصميم لفترة احتجاز محددة هو اختبار القبول الميداني الأكثر شيوعًا لأقسام خطوط الأنابيب المكتملة. لا يحدد عيوبًا محددة في المفاصل ولكنه يؤكد سلامة النظام.

الاختبار المدمر

• اختبار الشد (الانصهار المؤخرة): يتم سحب الجزء المقطوع من منطقة المفصل بالتوتر حتى الفشل. يجب أن تفشل وصلة الدمج الجيدة في الأنبوب الأصلي، وليس في واجهة اللحام. يشير الفشل في وجه اللحام إلى عدم كفاية الاندماج.
• اختبار التقشير أو الثني (الانصهار الكهربائي): يتم تشريح التركيب ويتم فحص واجهة تركيب الأنابيب. يُظهر مفصل الصهر الكهربائي الجيد فشلًا متماسكًا في مادة PE - تمزق PE - وليس فشل المادة اللاصقة في الواجهة. ويشير الفصل النظيف في الواجهة ذات السطح الأملس إلى الاندماج البارد.
• اختبار الانحناء الموجه (دمج المؤخرة): يتم ثني الشريط المقطوع من منطقة اللحام حول نصف قطر محدد مسبقًا. تشير الشقوق أو الانقسامات إلى عدم كفاية الاندماج أو منطقة اللحام الملوثة.

تتطلب معظم مواصفات المشروع أخذ عينات اختبار مدمرة بمعدل 1 من كل 50 لحام إنتاج أو في بداية كل يوم لحام، أيهما يحدث بشكل متكرر. يجب الاحتفاظ بنتائج الاختبار مع سجلات اللحام الخاصة بالمشروع.
