معايير ISO للحام الانصهار: ما تحتاج إلى معرفته

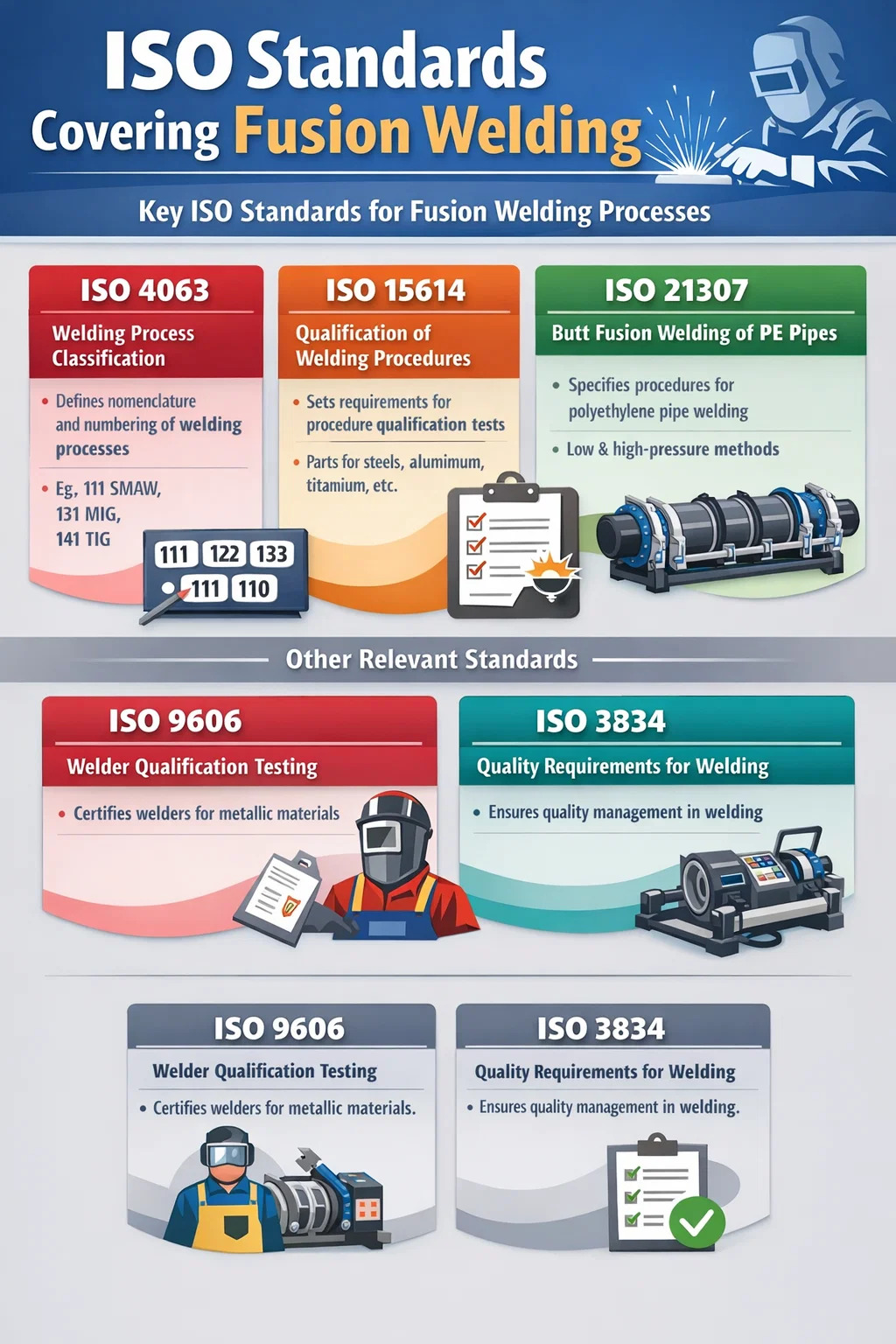

الجواب المباشر: ما هي معايير ISO التي تغطي لحام الانصهار؟

يخضع اللحام بالانصهار للعديد من معايير ISO اعتمادًا على المادة والعملية والتطبيق. لحام الانصهار العام للمواد المعدنية، ايزو 4063 يحدد تسميات وترقيم عمليات اللحام، في حين ايزو 15614 (سلسلة متعددة الأجزاء) تحدد مؤهلات إجراءات اللحام. بالنسبة لأنظمة الأنابيب البلاستيكية الحرارية — المجال الذي تعمل فيه آلات اللحام الانصهار التناكبي — ايزو 21307 هو المعيار الأساسي الذي يحكم اللحام بعقب الانصهار لأنابيب ووصلات البولي إيثيلين (PE). بالإضافة إلى ذلك، ايزو 12176 يغطي المعدات المستخدمة في هذه العمليات، بما في ذلك آلات اللحام الصهري نفسها.

هذه المعايير ليست قابلة للتبديل. يجب أن يشير مقاول خطوط الأنابيب الذي يعمل بأنابيب الغاز PE100 إلى بنود مختلفة عن تلك التي يشير إليها مُصنع الفولاذ الإنشائي. إن الحصول على المعيار الصحيح لتطبيق اللحام بالصهر الخاص بك هو نقطة البداية - وليس خط النهاية.

ايزو 4063: The Foundation of Welding Process Classification

تنشئ ISO 4063 نظام ترقيم عالمي لعمليات اللحام والعمليات المرتبطة به. بموجب هذا المعيار، يتم تعيين أرقام مرجعية لعمليات اللحام بالصهر التي تظهر في مواصفات إجراءات اللحام (WPS)، وسجلات تأهيل اللحام، ووثائق الفحص في جميع أنحاء العالم. على سبيل المثال:

• العملية 111 - اللحام بالقوس المعدني المحمي (SMAW)
• العملية 131 - لحام المعادن بالغاز الخامل (MIG)
• العملية 141 - لحام غاز التنغستن الخامل (TIG)
• العملية 51 - اللحام بشعاع الإلكترون
• العملية 76 - اللحام بالخبث الكهربائي

يدعم نظام التصنيف هذا إطار عمل اللحام ISO الأوسع. عندما ينص معيار التصنيع أو المواصفات الهندسية على "استخدام العملية 311"، فإن أي محترف مؤهل عالميًا يفهم بالضبط تقنية اللحام بالصهر المقصود. وهذا يزيل الغموض عن مواصفات المشتريات وخطط ضمان الجودة والتقديمات التنظيمية.

تم تحديث ISO 4063 آخر مرة بشكل ملحوظ في عام 2009، ولا يزال بمثابة الوثيقة المرجعية الأساسية لتحديد العملية عبر جميع معايير اللحام بالصهر.

ايزو 15614: Qualification of Welding Procedures for Metallic Materials

ISO 15614 عبارة عن سلسلة قياسية متعددة الأجزاء تحدد كيفية اختبار مواصفات إجراءات اللحام (WPS) وتأهيلها للمواد المعدنية. تتناول الأجزاء المختلفة أنواع العمليات ومجموعات المواد المختلفة:

تتطلب عملية التأهيل بموجب ISO 15614-1 اختبار تأهيل إجراءات اللحام (WPQT). يتضمن ذلك لحام قطع الاختبار في ظل ظروف تمثل بيئة الإنتاج المقصودة، يليها اختبار مدمر وغير مدمر. تشمل الاختبارات النموذجية الفحص البصري، والفحص الشعاعي أو بالموجات فوق الصوتية، واختبار الشد، واختبار الانحناء، واختبار التأثير في درجات حرارة محددة، ومسوحات الصلابة.

إن نظام WPS المؤهل بموجب ISO 15614 ليس صالحًا إلى أجل غير مسمى دون مراجعة. يمكن أن تؤدي التغييرات في المتغيرات الأساسية - مثل مجموعة المواد الأساسية، أو نوع معدن الحشو، أو نطاق إدخال الحرارة، أو تكوين المفاصل - إلى إبطال المؤهل الحالي وتتطلب إعادة الاختبار. يعد فهم ما يشكل متغيرًا أساسيًا مقابل متغير غير أساسي نقطة معرفة تشغيلية مهمة لمهندسي اللحام ومديري الجودة.

ايزو 21307: The Core Standard for Butt Fusion Welding of Polyethylene Pipes

عندما يتعلق الأمر بأنظمة خطوط الأنابيب البلاستيكية الحرارية - وخاصة البولي إيثيلين (PE) - ايزو 21307:2017 هو المعيار الدولي المحدد. تحدد هذه المواصفة إجراءات اللحام التناكبي لأنابيب ووصلات البولي إيثيلين المستخدمة في إمدادات المياه، وتوزيع الغاز، وخطوط الأنابيب الصناعية، وأنظمة الصرف الصحي. هذا هو المعيار الذي ينظم بشكل مباشر كيفية استخدام آلات اللحام بالصهر في الميدان.

يغطي المعيار إجراءين أساسيين:

• إجراء واحد للضغط المنخفض — مناسبة لجدار الأنابيب بسماكة تصل إلى حوالي 70 مم (SDR 17 أو أفضل)، تتضمن هذه الطريقة أربع مراحل: التسخين، وإزالة لوحة السخان، والربط تحت ضغط الانصهار، والتبريد تحت الضغط.
• إجراء الضغط المزدوج - مصمم للأنابيب ذات الجدران السميكة، يستخدم هذا الأسلوب ضغط ربط أولي أعلى قبل التحول إلى ضغط اندماج أقل، مما يساعد على إدارة تكوين الحبيبات على أقسام الجدران الثقيلة.

المعلمات الرئيسية التي تنظمها ISO 21307

يحدد المعيار ISO 21307 معلمات العملية الدقيقة التي يجب على آلات اللحام بالصهر التناكبي تحقيقها والحفاظ عليها. وتشمل هذه:

• درجة حرارة لوحة سخان: عادة ما تكون درجة الحرارة بين 200 درجة مئوية و230 درجة مئوية (± 10 درجة مئوية)، ويتم التحقق منها باستخدام مقياس حرارة تلامسي تمت معايرته قبل كل جلسة لحام.
• وقت التسخين: يتم حسابه على أساس سمك جدار الأنبوب (e بالملليمتر)، ويتم التعبير عنه عادة بـ 10 × e ثانية للظروف القياسية.
• وقت التحول: يجب أن تظل الفترة الفاصلة بين إزالة السخان وربط الأنابيب عند الحد الأدنى - عادةً ما تكون أقل من 5 إلى 8 ثوانٍ لمعظم أقطار الأنابيب - لمنع تبريد السطح والتلوث.
• ضغط الانصهار: يتم التعبير عنه كضغط سطحي بوحدة N/mm²، اعتمادًا على تعيين مادة الأنابيب (PE80، PE100) ومعايرة النظام الهيدروليكي للماكينة.
• وقت التبريد: يجب أن تظل الأنابيب تحت الضغط في آلة اللحام التناكبي حتى تبرد الوصلة بدرجة كافية، مع حساب أوقات التبريد من سمك الجدار ودرجة الحرارة المحيطة.

أي انحراف عن هذه المعلمات - حتى لو كان طفيفًا - يمكن أن ينتج لحامًا بقوة شد غير مقبولة، أو اندماجًا غير كامل عند الخط المركزي للأنبوب، أو فراغات لن تكون مرئية خارجيًا ولكنها ستفشل تحت اختبار الضغط الهيدروستاتيكي.

ايزو 12176: Standards for ماكينات لحام بعقب الانصهار والمعدات

ايزو 12176 هو النظير الذي يركز على المعدات للمواصفة القياسية ISO 21307. وهو يحدد متطلبات الأدوات والآلات المستخدمة لإجراء لحام دمج الأنابيب البلاستيكية الحرارية. يتم نشر المعيار في أجزاء متعددة:

• ايزو 12176-1: معدات لربط أنظمة البولي أوليفين – آلات الدمج بعقب. يغطي هذا الجزء المتطلبات الميكانيكية والهيدروليكية والحرارية لآلات اللحام، بما في ذلك أنظمة التثبيت، وألواح التسخين، وأدوات المواجهة (المسويات)، ووحدات القيادة الهيدروليكية.
• ايزو 12176-2: معدات توصيل الصهر الكهربي — تغطي وحدات التحكم المستخدمة في لحام الصهر الكهربي، وهي عملية دمج لدن بالحرارة ذات صلة ولكنها متميزة.
• ايزو 12176-3: نظام شارة المشغلين — يضع مخططًا للتأهيل والتعريف لمشغلي اللحام بالصهر، مما يؤدي إلى إنشاء سجل يمكن تتبعه للموظفين المدربين.
• ايزو 12176-4: ترميز التتبع - يحدد أنظمة تسجيل وتسجيل البيانات التي يجب أن تكون آلات اللحام الحديثة قادرة على إنتاجها لإثبات أن كل وصلة تم تصنيعها في ظل الظروف الصحيحة.

ما الذي يتطلبه ISO 12176-1 من آلات اللحام الانصهار التناكبي

بموجب ISO 12176-1، يجب على الشركات المصنعة لآلات اللحام الصهري أن تثبت أن معداتها تلبي معايير الأداء المحددة. وتشمل هذه:

• يجب أن تحافظ لوحة السخان على درجة حرارة موحدة عبر سطح التلامس بالكامل ضمن ±10 درجة مئوية من نقطة التحديد، ويتم التحقق من ذلك بواسطة قياس الحرارة المعاير.
• يجب أن يكون نظام الضغط الهيدروليكي قادرًا على تطبيق ضغط الاندماج المحدد والحفاظ عليه بشكل ثابت طوال مرحلة التبريد دون انحراف يتجاوز الحدود المحددة.
• يجب أن تنتج أداة المواجهة (مسوي الأنابيب أو أداة التشذيب) أسطح نهايات الأنابيب مسطحة ومتعامدة مع محور الأنبوب وخالية من التلوث.
• يجب أن تحافظ أنظمة تثبيت الأنابيب على أقسام الأنابيب في محاذاة محورية صحيحة وأن تقاوم أي ميل لأنبوب واحد للدوران بالنسبة إلى الآخر أثناء التوصيل.
• يجب معايرة جميع أجهزة قياس الضغط ومقاييس الحرارة والمؤقتات الموجودة على الجهاز وتتبعها وفقًا للمعايير الوطنية، مع فترات معايرة لا تتجاوز عادةً 12 شهرًا.

من الناحية العملية، هذا يعني أن آلة اللحام الصهر التي تجتاز فحوصات التوافق مع ISO 12176-1 ليست مجرد قطعة من المعدات الهيدروليكية - إنها أداة ربط دقيقة يحدد أدائها بشكل مباشر السلامة الهيكلية لخطوط الأنابيب المدفونة والمضغوطة التي قد تظل في الخدمة لفترة طويلة. 50 سنة أو أكثر .

كيف يرتبط اختيار آلة اللحام بعقب الانصهار بالامتثال لـ ISO

لم يتم تصميم جميع آلات اللحام بعقب الانصهار بنفس المواصفات. يعد اختيار الآلة الخاطئة - أو استخدام آلة خارج المعايرة - طريقًا مباشرًا لعدم الامتثال للمعيارين ISO 21307 وISO 12176، بغض النظر عن مدى مهارة المشغل. خصائص الماكينة التالية لها آثار مباشرة على الامتثال لمعايير ISO:

نطاق قطر الأنبوب وهندسة التثبيت

يتم تصنيف آلات اللحام الانصهار التناكبي لنطاقات محددة من القطر الخارجي (OD)، والتي يتم التعبير عنها عادةً بالملليمتر. لا يمكن للآلة ذات القطر الخارجي 90-315 مم إنتاج وصلة صالحة هندسيًا على أنبوب 450 مم، لأن إدخالات المشبك لن تحافظ على التركيز المطلوب والمحاذاة المحورية. تفترض المواصفة القياسية ISO 21307 أن هندسة الماكينة مناسبة للأنابيب الملحومة.

نطاق ضغط النظام الهيدروليكي وإمكانية التحكم فيه

يتم التعبير عن ضغط الاندماج الذي تتطلبه المواصفة القياسية ISO 21307 كضغط بيني - عادةً 0.15 ن/مم2 لحام الانصهار بعقب أنبوب PE القياسي. لتحويل هذا إلى ضغط أسطوانة هيدروليكية على جهاز معين، يجب على المشغل معرفة ضغط سحب الماكينة (الضغط المطلوب للتغلب على الاحتكاك بدون تحميل الأنابيب)، ومنطقة تجويف الأسطوانة، وإجمالي مساحة وجه نهاية الأنبوب التي يتم ربطها. لا يمكن لآلات اللحام الدمج التناكبي التي لا توفر ضغطًا هيدروليكيًا موثوقًا ومستقرًا طوال مرحلة التبريد - والتي يمكن أن تستمر من 8 دقائق لأنابيب DN63 ذات الجدران الرقيقة وحتى 60 دقيقة أو أكثر لأنابيب DN630 ذات الجدران الثقيلة - أن تتوافق بشكل موثوق مع المعيار.

قدرات تسجيل البيانات وفقًا لمعيار ISO 12176-4

تتطلب مواصفات المشاريع الحديثة - خاصة بالنسبة لتطبيقات توزيع الغاز ومرافق المياه - بشكل متزايد أن تقوم آلات اللحام بالصهر التناكبي بإنتاج سجلات اللحام الإلكترونية. تحدد المواصفة القياسية ISO 12176-4 البيانات التي يجب التقاطها: درجة حرارة السخان، وضغط الصهر، ووقت التسخين، ووقت التغيير، ووقت التبريد، والتاريخ، والوقت، ومعرف المشغل، وأرقام دُفعات الأنابيب/التركيبات. لا يمكن للآلات التي لا تتمتع بإمكانية تسجيل البيانات تلبية متطلبات التتبع هذه، والتي لا تعد مجرد إجراء شكلي إداري ولكنها جزء أساسي من ضمان الجودة للبنية التحتية المدفونة.

معايير ISO ذات الصلة بمؤهلات اللحام والمشغل في اللحام الانصهار

بالإضافة إلى معايير الإجراءات والمعدات، قامت ISO بإنشاء أطر عمل لتأهيل الأشخاص الذين يقومون بتشغيل معدات اللحام بالصهر. وهذا بعد منفصل ولكنه لا يقل أهمية عن الامتثال.

ISO 9606: اختبار تأهيل عمال اللحام – اللحام الانصهار

ISO 9606 عبارة عن سلسلة متعددة الأجزاء تغطي اختبار تأهيل عمال اللحام للحام الصهر المعدني. يغطي الجزء الأول الفولاذ، ويغطي الجزء الثاني سبائك الألومنيوم والألمنيوم، وتغطي الأجزاء من 3 إلى 5 سبائك النحاس والنيكل والتيتانيوم والزركونيوم على التوالي. بموجب ISO 9606، يتضمن اختبار تأهيل اللحام لحام قطعة اختبار تحت ظروف خاضعة للإشراف، والتي تخضع بعد ذلك للفحص البصري وطرق NDT/DT الأخرى كما هو محدد. يشهد التأهيل الناجح على قيام عامل اللحام بأداء مهام لحام انصهار محددة ضمن نطاق هذا التأهيل.

مؤهلات اللحام بموجب ISO 9606 محدودة بالوقت. ويجب تأكيدها كل ستة أشهر من قبل منسق اللحام المسؤول أو صاحب العمل (الذي يؤكد أن عامل اللحام كان يعمل ضمن النطاق المؤهل)، ويتم تجديدها كل ثلاث سنوات عن طريق إعادة الفحص أو من خلال إثبات سجلات الاختبار المُرضية. إن ترك فترة التأهيل - حتى ولو لبضعة أيام - يمكن أن يكون له عواقب تعاقدية وقانونية كبيرة على مشاريع التصنيع المعتمدة.

ايزو 12176-3: Operators' Badge System for Thermoplastic Pipe Fusion

بالنسبة للحام الدمج التناكبي للأنابيب البلاستيكية الحرارية، تحدد المواصفة القياسية ISO 12176-3 نظام شارة تعريف وتأهيل المشغل. يتلقى المشغلون شارة تحمل معرفًا فريدًا يربط تفاصيلهم الشخصية وسجل التدريب ونطاق التأهيل. يجب تسجيل رقم الشارة هذا في سجل بيانات اللحام لكل وصلة يتم تصنيعها. يقوم النظام بإنشاء رابط مباشر وقابل للتدقيق بين سجل لحام محدد والمشغل المؤهل الذي قام بتصنيعه - وهو أمر ضروري للتحقيق في الفشل وعمليات تدقيق نظام الجودة.

لقد تبنت العديد من الهيئات الوطنية والمرافق الكبرى نظام ISO هذا ووسعته مع متطلباتها الإضافية. على سبيل المثال، في المملكة المتحدة، تعتمد متطلبات السجل الآمن للغاز فيما يتعلق بلحام دمج أنابيب الغاز على المعيار ISO 12176-3 مع عناصر إضافية لتقييم الكفاءة.

إدارة الجودة في اللحام الانصهار: ايزو 3834 ودورها

ISO 3834 يتناول متطلبات الجودة لحام الانصهار للمواد المعدنية ويوجد في أربعة أجزاء تمثل مستويات جودة مختلفة:

• إسو 3834-2: متطلبات الجودة الشاملة - للشركات المصنعة للمنتجات الملحومة ذات الأهمية الحيوية للسلامة مثل معدات الضغط، ومعدات الرفع، وأعمال الفولاذ الإنشائية في التطبيقات الصعبة.
• إسو 3834-3: متطلبات الجودة القياسية - لمجموعة واسعة من التصنيع الصناعي حيث يلزم مراقبة الجودة المنهجية ولكن التتبع الكامل لمستوى الجزء 2 غير إلزامي.
• إسو 3834-4: متطلبات الجودة الأولية - الحد الأدنى الذي ينطبق على عمليات اللحام البسيطة ذات المخاطر الفنية المحدودة.
• إسو 3834-5: المستندات التي يلزم مطابقتها للمطالبة بالمطابقة لأحد الأجزاء السابقة.

إن ISO 3834 ليس معيارًا للمنتج، بل هو معيار نظام إدارة مصمم خصيصًا للحام. يتطلب الأمر من الشركة المصنعة إثبات أن لديها: إجراءات لحام مناسبة (مؤهلة وفقًا لمعيار ISO 15614 أو ما شابه ذلك)، وعمال لحام مؤهلين (معتمدين وفقًا لمعيار ISO 9606)، ومعدات لحام مناسبة ومعايرتها، ومرافق فحص واختبار كافية، ومنسق لحام مختص (عادةً شخص حاصل على مهندس لحام دولي، أو تقني، أو مؤهل متخصص من المعهد الدولي لللحام).

إن شهادة ISO 3834 مطلوبة بشكل متزايد من قبل العملاء وتتطلبها معايير المنتج. على سبيل المثال، أون 1090 (لتنفيذ الفولاذ الهيكلي والألمنيوم) و بيد 2014/68/الاتحاد الأوروبي (توجيه معدات الضغط) كلاهما يستدعي ISO 3834 كجزء من متطلبات المطابقة الخاصة بهما. بدون شهادة ISO 3834، قد لا يتمكن المُصنع قانونًا من وضع علامة CE على المنتجات الملحومة للبيع داخل المنطقة الاقتصادية الأوروبية.

العيوب الشائعة في اللحام الانصهار والتي تم تصميم معايير ISO لمنعها

إن فهم سبب تحديد معايير ISO لمثل هذه المعلمات الدقيقة يكون أسهل عندما تفهم أوضاع الفشل التي تمنعها. يصنف المواصفة ISO 6520 عيوب اللحام في لحام الانصهار للمواد المعدنية إلى ست مجموعات رئيسية. في اللحام التناكبي للأنابيب البلاستيكية الحرارية، توجد فئات عيوب مماثلة.

كل من هذه العيوب يمكن أن تكون غير مرئية للعين المجردة مباشرة بعد اللحام. قد يحتوي المفصل الذي يبدو مكتمل التشكيل من الخارج على عيب اندماجي بارد مستو عند الخط المركزي قوة الشد صفر عمودي على اللحام . وهذا هو السبب في أن معايير ISO تحدد معلمات العملية - ليس لأن هندسة الخرزة تبدو جميلة، ولكن لأن المعلمات المتوافقة هي الطريقة الوحيدة المثبتة لضمان رابطة الاندماج التي تلبي متطلبات الأداء طويلة المدى لخط الأنابيب.

المعايير الإقليمية والخاصة بالصناعة والتي تعتمد على متطلبات اللحام الاندماجي ISO

توفر معايير ISO خط الأساس الدولي، لكن العديد من القطاعات والمناطق تطبق متطلبات إضافية أو أكثر تقييدًا فوق هذا الأساس. يعد إدراك ذلك أمرًا ضروريًا للمقاولين العاملين في أسواق أو قطاعات متعددة.

المعايير الأوروبية (EN) وعلاقتها بالأيزو

تم اعتماد العديد من معايير اللحام الاندماجي ISO كمعايير أوروبية (EN ISO) مع أو بدون تعديلات وطنية. على سبيل المثال، يتم نشر ISO 15614-1 في أوروبا باسم EN ISO 15614-1، ويحمل نفس المحتوى الفني. ومع ذلك، فإن المعيارين EN 13480 (الأنابيب الصناعية المعدنية) وEN 13445 (أوعية الضغط غير المحترقة) يفرضان متطلبات إضافية لجودة اللحام بالصهر تتجاوز محتوى ISO الأساسي - حيث تتطلب، على سبيل المثال، نسبًا مئوية محددة لتغطية الاختبارات غير المدمرة، ومعايير المعالجة الحرارية بعد اللحام، وحزم الوثائق التي يجب أن تصاحب المنتج الملحوم.

مواصفات مرافق الغاز والمياه

عادةً ما تنشر مرافق الغاز والمياه - المستخدمون الأساسيون لآلات اللحام الصهري لتركيب أنابيب PE - مواصفاتها الفنية الخاصة التي تشير إلى ISO 21307 وISO 12176 ولكنها تضيف متطلبات تشغيلية. قد تشمل هذه:

• الحدود الدنيا لدرجة الحرارة المحيطة للحام الصهر الخارجي دون حماية إضافية (على سبيل المثال، لا يجوز اللحام بالصهر عندما تنخفض درجة حرارة الأنابيب أو لوحة السخان عن 5 درجات مئوية بدون خيمة الصهر)
• الاستخدام الإلزامي لآلات اللحام الأوتوماتيكية مع تسجيل البيانات لجميع الوصلات في أحجام معينة من الأنابيب أو معدلات الضغط
• معايير قبول هندسة الخرز المحددة - عادةً يجب أن يكون عرض الخرزة موحدًا حول محيط الأنبوب بالكامل ويلبي حدود الارتفاع الدنيا والقصوى بالنسبة إلى القطر الخارجي للأنبوب
• القيود المفروضة على إصلاح المفاصل - في بعض مواصفات المرافق، لا يمكن قطع المفصل الذي يفشل في الفحص البصري وإعادة لحامه؛ يجب استبدال قسم التركيب أو الأنابيب بالكامل

ASME وAWS: الأنظمة المتوازية لأسواق أمريكا الشمالية

في أمريكا الشمالية، يخضع لحام المعادن في المقام الأول لقوانين ASME (الجمعية الأمريكية للمهندسين الميكانيكيين) ومعايير AWS (جمعية اللحام الأمريكية) بدلاً من ISO. يغطي القسم التاسع من ASME مؤهلات اللحام والنحاس؛ يغطي AWS D1.1 لحام الفولاذ الهيكلي. وفي حين أن هذه الأنظمة منفصلة من الناحية الفنية عن نظام ISO، إلا أنها تلبي احتياجات فنية مماثلة. يجب أن تدير المشاريع التي تمتد عبر أراضي ISO وASME - الشائعة في مشاريع الغاز الطبيعي المسال العالمية والنفط والغاز والبتروكيماويات - بعناية النظام القياسي الذي ينطبق على كل وصلة لحام والتأكد من عدم وجود خلط عرضي لسجلات التأهيل من الأنظمة غير المتوافقة.

قائمة مرجعية عملية للامتثال لمعايير ISO عند استخدام آلات اللحام الانصهار التناكبي

بالنسبة للمقاولين ومديري المشاريع الذين يحتاجون إلى تنفيذ عمليات اللحام بالصهر المتوافقة مع ISO باستخدام آلات اللحام بالصهر، فإن قائمة المراجعة التالية تدمج المتطلبات الأساسية عبر المعايير ذات الصلة:

1. تأكيد المعيار المطبق: حدد ما إذا كانت مواصفات المشروع تشير إلى ISO 21307 (دمج الأنابيب البلاستيكية الحرارية) أو ISO 15614 (لحام الصهر المعدني) واحصل على الإصدار الحالي من هذا المعيار.
2. التحقق من معايرة الجهاز: تأكد من أن آلة اللحام التناكبي لديها شهادة معايرة صالحة تغطي قياس حرارة لوحة السخان وقياس الضغط الهيدروليكي، مؤرخة خلال فترة المعايرة المطلوبة (عادةً 12 شهرًا).
3. تأكيد ملاءمة الجهاز: تأكد من أن نطاق OD للماكينة وإدراج التثبيت والقدرة الهيدروليكية مناسب لحجم الأنبوب وسمك الجدار وتصنيف SDR/PN الذي يتم لحامه.
4. التحقق من مؤهلات المشغل: تحقق من عملة شارة المشغل ISO 12176-3 (للأنابيب البلاستيكية الحرارية) أو شهادة تأهيل اللحام ISO 9606 (لحام الصهر المعدني). تأكد من أن نطاق التأهيل يغطي المادة والعملية والمنصب المستخدم.
5. احسب المعلمات الصحيحة قبل بدء اللحام: استخدم سمك جدار الأنبوب، وتعيين المادة، وضغط السحب الخاص بالماكينة لتحديد وقت التسخين المطلوب، وضغط التسخين، وضغط الانصهار، والحد الأدنى لوقت التبريد لكل جلسة لحام.
6. تحضير نهايات الأنابيب بشكل صحيح: تأكد من أن أطراف الأنابيب مواجهة (مشذبة) باستخدام أداة المواجهة الخاصة بالماكينة مباشرة قبل اللحام. امسح بقطعة قماش نظيفة وخالية من الوبر وجافة إذا لزم الأمر. لا تلمس الوجوه المعدة بأيدي عارية.
7. التحقق من درجة حرارة لوحة السخان: قم بقياس درجة حرارة لوحة السخان باستخدام مقياس حرارة تلامسي معاير عند كل وجه قبل اللحام الأول وبشكل دوري طوال يوم العمل، خاصة عندما تتغير درجة الحرارة المحيطة.
8. سجل جميع المعلمات: استخدم مسجل بيانات الماكينة (إذا كان مجهزًا) أو ورقة تسجيل اللحام اليدوية لتوثيق كل معلمة لكل وصلة. احتفظ بالسجلات طوال المدة المحددة في العقد أو المعيار ذي الصلة - غالبًا ما يكون ذلك بالنسبة لخطوط أنابيب المرافق المدفونة ما لا يقل عن 10 سنوات وأحيانا العمر التصميمي لخط الأنابيب (50 عاما).
9. فحص المفاصل النهائية: إجراء فحص بصري لكل وصلة مباشرة بعد التبريد، والتحقق من هندسة الخرزات وفقًا لمعايير القبول في ISO 21307 أو مواصفات المشروع. ارفض واستبدل أي وصلات تظهر عليها خرزات غير متماثلة، أو شقوق، أو تغير في اللون بسبب ارتفاع درجة الحرارة، أو تلوث السطح.
10. الحفاظ على حالة المعدات: قم بفحص طلاء لوحة السخان بانتظام بحثًا عن أي ضرر أو خدوش أو تدهور PTFE؛ التحقق من ارتداء إدراج المشبك. التحقق من مستويات السوائل الهيدروليكية وحالتها. يمكن أن تخرج الآلة التي تتوافق مع ISO 12176-1 وقت الشراء عن الامتثال بسبب الإهمال أو سوء الاستخدام.

الأهمية طويلة المدى للامتثال لمعايير ISO في اللحام الانصهار

توجد معايير ISO الخاصة بلحام الاندماج - سواء للهياكل المعدنية أو الأنابيب البلاستيكية الحرارية المرتبطة بآلات اللحام التناكبي - لأن عواقب فشل اللحام شديدة بشكل غير متناسب مقارنة بتكلفة الامتثال. يمثل فشل الغاز الرئيسي في منطقة حضرية بسبب وصلة اندماج غير متوافقة خطرًا مباشرًا على السلامة العامة، وتكاليف إصلاح هائلة، وتدقيقًا تنظيميًا، ومسؤولية جنائية محتملة للمقاول المسؤول. إن الانهيار الهيكلي الناجم عن اللحامات غير المؤهلة في مبنى أو جسر يحمل عواقب مماثلة.

تم تصميم إطار عمل ISO - الذي يشمل مؤهلات الإجراءات (ISO 15614 / ISO 21307)، ومتطلبات المعدات (ISO 12176)، وتأهيل المشغل (ISO 9606 / ISO 12176-3)، وإدارة الجودة (ISO 3834)، وتصنيف العيوب (ISO 6520) - كنظام متكامل، وليس قائمة من المتطلبات الاختيارية. كل عنصر يدعم العناصر الأخرى ويتحقق من صحتها. الإجراء المؤهل بالكامل لا يعني شيئًا إذا كانت آلة اللحام المستخدمة في تنفيذه غير معايرتها. إن المعايرة الممتازة للآلة لا تعني شيئًا إذا كان المشغل غير مؤهل. لا يحقق المشغلون المؤهلون والآلات المتوافقة أي شيء إذا فشل نظام إدارة الجودة في التقاط الأدلة والاحتفاظ بها.

إن الامتثال لمعايير ISO في اللحام بالصهر ليس ممارسة بيروقراطية - بل هو قاعدة الأدلة الهندسية التي سيؤديها اللحام كما هو مصمم طوال عمر خدمة الأصل. وهذا هو السبب في أن فهم معايير ISO المطبقة، وكيفية تفاعلها، وما تتطلبه من كل من المعدات والموظفين هو الكفاءة الأساسية لأي شخص يشارك في تحديد عمليات اللحام بالصهر أو تنفيذها أو ضمان الجودة.
