ما هي المواد التي يمكن لحامها بالانصهار؟ دليل كامل

ما هي المواد التي يمكن لحامها بالانصهار؟

الجواب القصير: اللدائن الحرارية وبعض المعادن هي المواد الأولية المتوافقة مع اللحام بالصهر . في سياق الأنابيب والتطبيقات الصناعية، تهيمن اللدائن الحرارية مثل البولي إيثيلين عالي الكثافة (البولي إثيلين عالي الكثافة)، والبولي بروبيلين (PP)، وكلوريد البولي فينيل (بولي كلوريد الفينيل)، والبولي إيثيلين المتقاطع (بيكس) على هذا المجال. على الجانب المعدني، يتم لحام المواد بما في ذلك الفولاذ الكربوني والفولاذ المقاوم للصدأ وسبائك الألومنيوم والنحاس والتيتانيوم بشكل روتيني باستخدام عمليات مثل لحام TIG وMIG واللحام بقوس البلازما. ومع ذلك، لا تستجيب كل المواد بشكل متساوٍ - تعتمد قابلية اللحام على التركيب الجزيئي، ونقطة الانصهار، والتوصيل الحراري، وما إذا كانت المادة تعود إلى الحالة الصلبة مع السلامة الهيكلية بعد التبريد.

إن فهم توافق المواد ليس مجرد فضول تقني - بل له عواقب مباشرة على سلامة المشروع، والامتثال التنظيمي، وأداء النظام على المدى الطويل. يمكن أن يؤدي فشل وصلة الأنابيب بسبب اختيار المادة الخاطئة للحام الدمج التناكبي إلى حدوث تسربات كارثية في شبكات توزيع الغاز أو البنية التحتية للمياه أو أنظمة المعالجة الكيميائية. يقسم هذا الدليل كل فئة من فئات المواد، ويشرح سبب إمكانية أو عدم إمكانية لحامها بالانصهار، ويوفر البيانات التي تحتاجها لاتخاذ قرارات مستنيرة.

اللدائن الحرارية: الفئة الأساسية ل ماكينات لحام بعقب الانصهار

اللدائن الحرارية هي المواد الأكثر ارتباطًا بشكل مباشر بآلات اللحام الانصهار. تلين هذه المواد بشكل متوقع عند تسخينها وإعادة تجميدها عند تبريدها، مما يسمح بربط طرفي الأنابيب أو التركيبات بشكل دائم بدون مواد لاصقة أو مثبتات ميكانيكية. يكون المفصل الناتج، عند تنفيذه بشكل صحيح، بنفس قوة المادة الأصلية أو أقوى منها.

البولي إيثيلين عالي الكثافة (HDPE)

HDPE هو اللدائن الحرارية الملحومة بالانصهار الأكثر انتشارًا في العالم. يتم استخدامه في توزيع الغاز، وخطوط مياه الشرب، والبنية التحتية للصرف الصحي، وخطوط أنابيب التعدين، والنقل الكيميائي الصناعي. تتوفر أنابيب HDPE عادة في تصنيفات الضغط من حقوق السحب الخاصة 7.3 إلى 35 حقوق السحب الخاصة واللحام التناكبي هو طريقة الربط المفضلة للأقطار من 63 مم إلى 1600 مم وما فوق.

تشتمل عملية الدمج المؤخرة لـ HDPE على أربع مراحل: التثبيت، والمواجهة، والتسخين، والربط. عادة ما يتم ضبط درجة حرارة لوحة السخان بين 200 درجة مئوية و 230 درجة مئوية اعتمادًا على سمك جدار الأنبوب ودرجة الحرارة المحيطة. يتم حساب ضغط الاندماج وضغط السحب ووقت التبريد على أساس قطر الأنبوب ونسبة حقوق السحب الخاصة. على سبيل المثال، يتطلب أنبوب SDR 11 HDPE مقاس 315 مم وقتًا محددًا لامتصاص الحرارة وقوة الربط التي ستديرها آلة لحام الدمج التناكبي المبرمجة بشكل صحيح تلقائيًا في النماذج التي يتم التحكم فيها باستخدام الحاسب الآلي.

يتوافق HDPE أيضًا مع اللحام بالصهر الكهربائي، ودمج المقبس، ودمج السرج - لكن يظل الدمج التناكبي هو الطريقة المفضلة للمفاصل المستقيمة في التطبيقات ذات القطر الأكبر لأنه ينتج وصلة مستمرة ومتجانسة بدون تركيبات أو مواد إضافية.

مادة البولي بروبيلين (PP وPP-R)

يستخدم مادة البولي بروبيلين، وخاصة PP-R (البوليمر المشترك العشوائي للبولي بروبيلين)، بكثافة في أنظمة أنابيب المياه الساخنة والباردة، وتركيبات التدفئة والتهوية وتكييف الهواء (HVAC)، وأنابيب العمليات الكيميائية. يمكن لـ PP-R التعامل مع درجات حرارة التشغيل حتى 95 درجة مئوية بشكل مستمر وقمم قصيرة المدى تبلغ حوالي 110 درجة مئوية، مما يجعلها مناسبة لأنظمة التدفئة حيث يكون HDPE هامشيًا.

تعمل آلات اللحام الانصهار التناكبي المصممة لـ PP-R عادةً مع درجات حرارة لوحة التسخين المحيطة 260 درجة مئوية . يُستخدم أيضًا دمج المقبس بشكل شائع لأنابيب PP-R ذات القطر الأصغر (أقل من 40 مم)، في حين يتم استخدام الدمج التناكبي للأقطار الأكبر. يجب أن تستوفي أنابيب PP-R المستخدمة في أنظمة مياه الشرب معايير مثل DIN 8077/8078 وISO 15874، ويجب أن تتوافق عملية اللحام مع إرشادات DVS 2207 في الأسواق الأوروبية.

بولي فينيل كلورايد (PVC وCPVC)

يمكن أن يكون PVC القياسي ملحومًا بالانصهار، ولكنه يتطلب تحكمًا دقيقًا في درجة الحرارة لأن PVC لديه نافذة معالجة ضيقة نسبيًا. نقطة الانصهار موجودة 160 درجة مئوية إلى 180 درجة مئوية وفوق 200 درجة مئوية تقريبًا، يبدأ PVC في التحلل وإطلاق غاز الكلور - وهو مصدر قلق خطير على الصحة والسلامة. لهذا السبب، يتم ربط PVC بشكل أكثر شيوعًا باستخدام الأسمنت المذيب بدلاً من الانصهار الحراري في الأنظمة السكنية والتجارية ذات القطر الأصغر.

ومع ذلك، بالنسبة للأنابيب البلاستيكية الصناعية بأقطار أكبر، يتم استخدام اللحام التناكبي مع لوحات التسخين المتخصصة وأنظمة التحكم في درجة الحرارة. يعتبر CPVC (كلوريد البوليفينيل المكلور) أكثر ملاءمة لتطبيقات درجات الحرارة المرتفعة، ويتحمل ما يصل إلى 93 درجة مئوية تحت الضغط، ويمكن أيضًا أن تكون ملحومة بعقب الانصهار باستخدام المعدات المناسبة.

البولي بيوتيلين (PB) والبولي إيثيلين المتقاطع (PEX)

تم استخدام مادة البولي بيوتيلين على نطاق واسع في السباكة السكنية من السبعينيات وحتى التسعينيات ويمكن لحامها بالانصهار، على الرغم من أنها فقدت شعبيتها إلى حد كبير بسبب قابليتها للتحلل من المواد المؤكسدة في مياه الصنبور. يمثل البولي إيثيلين المتقاطع (PEX) تحديًا مختلفًا: نظرًا لأن عملية الربط المتقاطع تخلق شبكة تشبه اللدائن الحرارية، لا يمكن أن تكون PEX ملحومة بالاندماج التناكبي بالمعنى التقليدي. وبدلاً من ذلك، يتم ربط PEX باستخدام تركيبات ميكانيكية أو حلقات ضغط أو أنظمة خاصة مثل تركيبات التوسعة PEX-a.

فلوريد البولي فينيلدين (PVDF)

PVDF عبارة عن لدن حراري هندسي عالي الأداء يستخدم في المعالجة الكيميائية وتصنيع أشباه الموصلات وأنظمة الأنابيب الصيدلانية. إنه يوفر مقاومة كيميائية ممتازة، نطاق واسع من درجات حرارة التشغيل -40 درجة مئوية إلى 150 درجة مئوية ، ومقاومة متميزة للأشعة فوق البنفسجية والإشعاع. يمكن أن يكون PVDF ملحومًا بشكل تناكبي، لكنه يتطلب تحكمًا دقيقًا في درجة الحرارة - درجات حرارة لوحة السخان حولها 230 درجة مئوية إلى 240 درجة مئوية - وأوقات امتصاص الحرارة الممتدة مقارنة بـ HDPE. يُفضل استخدام آلات اللحام الانصهار التناكبي المتخصصة ذات الضغط الدقيق وردود الفعل على درجة الحرارة بالنسبة لـ PVDF.

أكريلونتريل بوتادين ستايرين (ABS)

ABS عادة ما يكون ملحومًا في أنابيب الصرف والنفايات والتهوية (DWV)، وكذلك في صناعة السيارات والمنتجات الاستهلاكية. نطاق درجة حرارة لحام الانصهار لـ ABS تقريبًا 220 درجة مئوية إلى 250 درجة مئوية . يعد اللحام بالموجات فوق الصوتية واللحام باللوحة الساخنة من الطرق القابلة للتطبيق لـ ABS، مع تفضيل لحام اللوحة الساخنة (الانصهار المؤخر) لمفاصل الأنابيب في تطبيقات البنية التحتية.

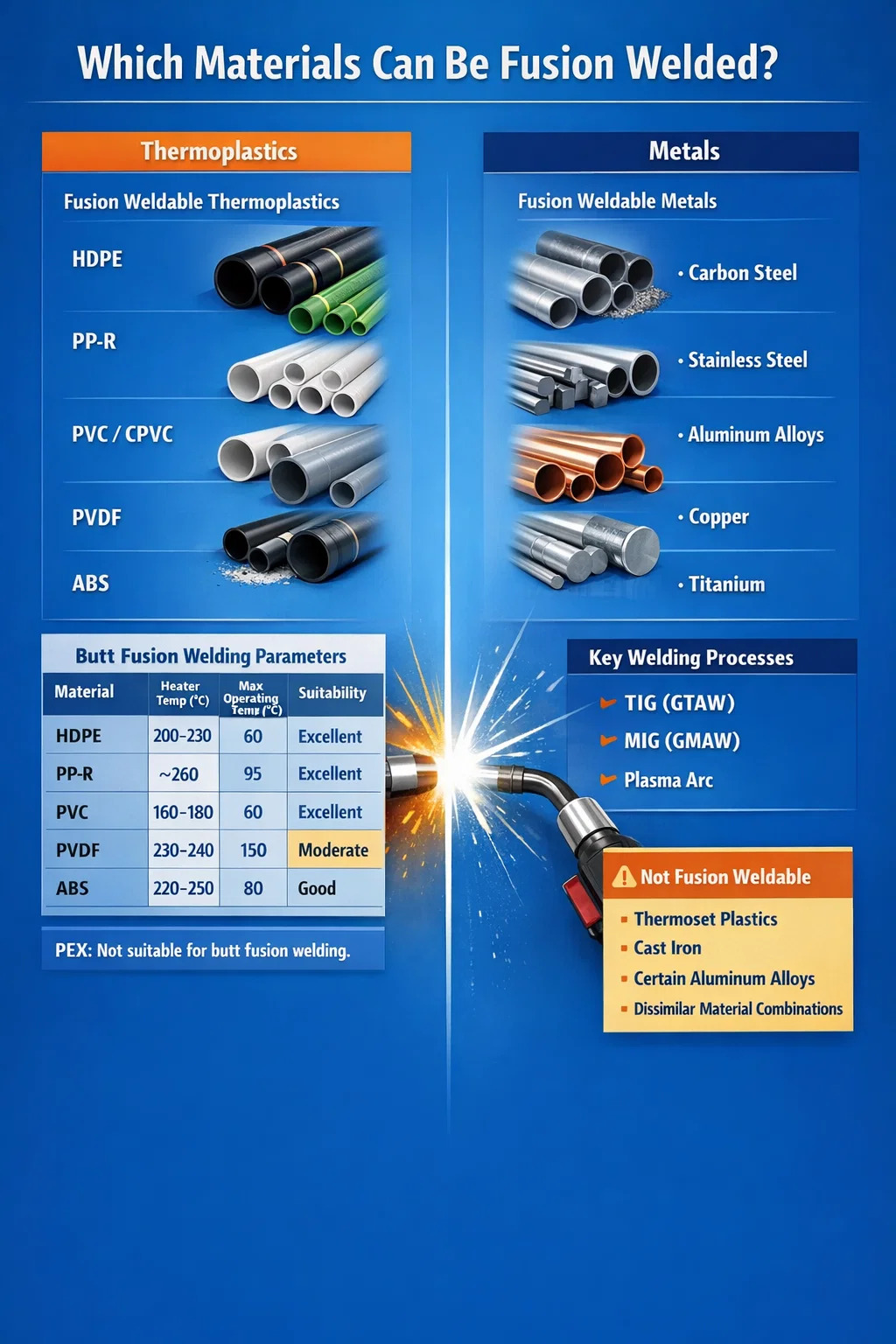

مقارنة المواد البلاستيكية الحرارية للحام الانصهار بعقب

يلخص الجدول التالي معلمات اللحام الرئيسية لللدائن الحرارية الملحومة الأكثر شيوعًا:

المعادن التي يمكن لحامها بالانصهار

في حين أن آلات اللحام الانصهار التناكبي في صناعة الأنابيب البلاستيكية تعتمد على تقنية الألواح الساخنة، فإن لحام الانصهار للمعادن يشمل نطاقًا أوسع من العمليات: اللحام بالقوس، واللحام بالغاز، واللحام بشعاع الإلكترون، واللحام بالليزر. في كل حالة، يتم صهر المادة الأساسية ودمجها، غالبًا مع أو بدون مادة حشو. تعتمد قابلية لحام المعدن على خصائصه المعدنية، وخاصة استجابته لدورات التسخين والتبريد السريعة.

الكربون الصلب والفولاذ منخفض السبائك

الفولاذ الكربوني هو المعدن الأكثر شيوعًا في العالم الملحوم بالانصهار. الفولاذ منخفض الكربون (أدناه نسبة الكربون 0.30% ) قابلة للحام بدرجة كبيرة وتتطلب الحد الأدنى من التسخين المسبق. يتطلب الفولاذ متوسط الكربون (0.30% إلى 0.60% كربون) التسخين المسبق 150 درجة مئوية إلى 260 درجة مئوية لمنع التشقق الناتج عن الهيدروجين. يصعب لحام الفولاذ عالي الكربون (أعلى من 0.60٪ كربون) وغالبًا ما يتطلب معالجة حرارية بعد اللحام.

الفولاذ ذو السبائك المنخفضة، مثل تلك المستخدمة في أوعية الضغط والتطبيقات الهيكلية، هو أيضًا قابل للحام الانصهار ولكنه غالبًا ما يتطلب مدخلات حرارية يمكن التحكم فيها لتجنب تقصف المنطقة المتأثرة بالحرارة (HAZ). تعتبر العمليات بما في ذلك اللحام بالقوس المعدني المحمي (SMAW)، واللحام بالقوس المعدني بالغاز (GMAW/MIG)، واللحام بالقوس المغمور (SAW) قياسية للفولاذ الكربوني والسبائك المنخفضة.

الفولاذ المقاوم للصدأ

الفولاذ المقاوم للصدأ الأوستنيتي (سلسلة 300، مثل 304 و316) يتم لحامه على نطاق واسع باستخدام عمليات TIG (GTAW) وMIG (GMAW). التحدي الرئيسي مع الفولاذ المقاوم للصدأ هو التوعية — ترسيب الكربيد عند حدود الحبوب عندما يتم الاحتفاظ بالفولاذ في نطاق درجة حرارة يتراوح بين 425 درجة مئوية إلى 815 درجة مئوية لفترات طويلة. هذا يمكن أن يؤدي إلى التآكل الحبيبي في الخدمة. ولمواجهة ذلك، يفضل استخدام الدرجات منخفضة الكربون (على سبيل المثال، 304L و316L) في التجميعات الملحومة.

الفولاذ المقاوم للصدأ من الحديد والمارتنسيتي قابل للحام أيضًا، على الرغم من أنه يتطلب المزيد من العناية. يتم استخدام الفولاذ المقاوم للصدأ المزدوج (على سبيل المثال، 2205) بشكل متزايد في المعالجة الكيميائية والتطبيقات البحرية ويتم لحامه مع عمليات TIG أو MIG أو البلازما، مع ضوابط صارمة لدرجة الحرارة البينية عادة ما تكون أقل من ذلك. 150 درجة مئوية .

الألومنيوم وسبائك الألومنيوم

يمثل الألومنيوم تحديات فريدة من نوعها في اللحام بالصهر بسبب موصليته الحرارية العالية، وطبقة أكسيد الألومنيوم القوية الموجودة على سطحه (نقطة الانصهار تقريبًا 2072 درجة مئوية مقارنة بالمعادن الأساسية ~ 660 درجة مئوية)، وقابليتها للمسامية من امتصاص الهيدروجين. يعتبر لحام TIG بتيار متردد ولحام MIG من عمليات الدمج القياسية للألمنيوم.

ليست كل سبائك الألومنيوم قابلة للحام بشكل متساوٍ. تعتبر سلاسل 1xxx و3xxx و5xxx سهلة اللحام بشكل عام. تعتبر سلسلة 2xxx (سبائك الألومنيوم والنحاس) وسلسلة 7xxx (سبائك الألومنيوم والزنك) صعبة أو غير قابلة للحام بطرق الدمج التقليدية بسبب قابلية التكسير الساخن. على سبيل المثال، سبائك 2024 - يستخدم على نطاق واسع في الفضاء الجوي - وعادة ما يتم ربطه عن طريق التثبيت الميكانيكي أو اللحام بالتحريك الاحتكاكي بدلاً من اللحام بالانصهار.

النحاس وسبائك النحاس

النحاس النقي قابل للحام بالانصهار باستخدام عمليات TIG وMIG وأوكسي الأسيتيلين، إلا أن موصليته الحرارية عالية للغاية (تقريبًا 385 وات/م·ك ) يعني أن التسخين الكبير — في كثير من الأحيان 200 درجة مئوية إلى 600 درجة مئوية اعتمادا على سمك القسم - مطلوب لمنع الاندماج غير الكامل. يمكن أيضًا لحام سبائك النحاس مثل النحاس (النحاس والزنك) والبرونز (النحاس والقصدير)، مع اتخاذ الاحتياطات اللازمة ضد تطاير الزنك في النحاس.

التيتانيوم

التيتانيوم وسبائكه قابلة للحام الاندماج بواسطة لحام TIG وشعاع الإلكترون، ولكنها تتطلب ذلك حماية استثنائية من التلوث الجوي . يتسبب كل من الأكسجين والنيتروجين والهيدروجين الذي يزيد عن 150 جزء في المليون تقريبًا في حدوث التقصف في لحامات التيتانيوم. يجب أن يتم اللحام في بيئة غاز خامل (الأرجون أو الهيليوم) مع دروع خلفية ومساندة، أو داخل غرفة تطهير مخصصة. يعد التيتانيوم النقي تجاريًا من الدرجة 2 والدرجة 5 (Ti-6Al-4V) من أكثر مواد التيتانيوم الملحومة بالانصهار شيوعًا.

سبائك النيكل

السبائك الفائقة القائمة على النيكل، مثل Inconel 625 وHastelloy C-276، عبارة عن ملحومة بالانصهار لتطبيقات درجات الحرارة العالية والتآكل العالي في توليد الطاقة والفضاء والمعالجة الكيميائية. هذه السبائك تكون عرضة للتشقق الدقيق (التكسير الساخن) والتكسير الناتج عن الإجهاد في منطقة اللحام HAZ. يعتبر لحام TIG مع مدخلات حرارة منخفضة ودرجات حرارة فاصلة يمكن التحكم فيها ممارسة قياسية. يعد اختيار مادة الحشو أمرًا بالغ الأهمية - غالبًا ما تكون هناك حاجة إلى حشو مطابق أو مضاف إليه.

المواد التي لا يمكن لحامها بالانصهار

ليست كل المواد مناسبة للحام الانصهار، وفهم هذه القيود لا يقل أهمية عن معرفة ما يصلح. الفئتان الرئيسيتان اللتان تشكلان حواجز أساسية هما المواد المتصلبة بالحرارة وبعض المواد الهندسية المتخصصة.

البلاستيك الحراري

لا يمكن لحام المواد المتصلدة بالحرارة - بما في ذلك راتنجات الإيبوكسي والبولي يوريثين والراتنجات الفينولية والمطاط المفلكن - باللحام. على عكس اللدائن الحرارية، تخضع المواد المتصلدة بالحرارة لربط كيميائي لا رجعة فيه أثناء المعالجة. بمجرد معالجتها، فإنها لا تذوب عند تسخينها؛ وبدلاً من ذلك، فإنها تتفحم وتتحلل. لا توجد مرحلة سائلة لتمكين الترابط الاندماجي. تعتبر المواد اللاصقة أو المثبتات الميكانيكية أو القوالب المشتركة أثناء التصنيع الأولي هي طرق الربط الوحيدة القابلة للتطبيق للتصلد بالحرارة.

الحديد الزهر

يحتوي الحديد الزهر على محتوى الكربون أعلاه 2% ، مما يجعلها هشة للغاية وعرضة للتشقق أثناء لحام الانصهار بسبب تكوين مارتنزيت صلب وهش في المناطق المتضررة من الحرائق. في حين أن إصلاح لحام الحديد الزهر ممكن باستخدام أقطاب النيكل والحديد أو النيكل المتخصصة وبروتوكولات المعالجة الحرارية الصارمة قبل وبعد اللحام، إلا أنه لا يعتبر مادة قابلة للحام بشكل روتيني للتصنيع. توصي العديد من معايير المسبك والهندسة بالربط الميكانيكي أو اللحام بالنحاس لمكونات الحديد الزهر.

بعض سبائك الألومنيوم

كما هو مذكور أعلاه، فإن سلسلتي الألومنيوم 2xxx و7xxx - بما في ذلك السبائك مثل 2024 و2014 و7075 و7050 - غير مناسبة عمومًا للحام الاندماج التقليدي نظرًا لقابليتها العالية للتكسير الساخن والتكسير السائل وتقليل القوة في منطقة اللحام. تم تطوير اللحام بالتحريك الاحتكاكي، وهو عملية الحالة الصلبة، جزئيًا لمعالجة هذا القيد ويستخدم الآن في هياكل الطيران والسيارات حيث تكون هذه السبائك عالية القوة مطلوبة.

مجموعات المواد المتباينة

عادةً ما يكون لحام المواد المتباينة - على سبيل المثال، الفولاذ مع الألومنيوم، أو النحاس مع الفولاذ المقاوم للصدأ - غير عملي أو مستحيل بالطرق التقليدية. تتمثل العوائق الأساسية في الاختلافات في نقاط الانصهار، ومعاملات التمدد الحراري، وتكوين مركبات بين معدنية هشة عند واجهة الاندماج. يتم استخدام اللحام الانفجاري واللحام الاحتكاكي والإدخالات الانتقالية بدلاً من ذلك عندما تكون هناك حاجة إلى وصلات معدنية مختلفة في الهياكل الهندسية.

كيف تعمل آلات اللحام الانصهار مع مواد مختلفة

تقوم آلة لحام الدمج التناكبي بربط طرفي الأنبوب عن طريق الضغط عليهما مقابل لوح ساخن حتى تصل أسطح التزاوج إلى حالة الذوبان الصحيحة، ثم إزالة اللوحة وضغط الأسطح المنصهرة معًا تحت ضغط متحكم فيه حتى تبرد الوصلة. تبدو العملية بسيطة، لكن الدقة المطلوبة تختلف بشكل كبير حسب المادة.

التحكم في درجة الحرارة والاستجابة للمواد

تتطلب اللدائن الحرارية المختلفة درجات حرارة مختلفة للوحة السخان. يتحمل HDPE نافذة واسعة نسبيًا من 200 درجة مئوية إلى 230 درجة مئوية بينما يحتاج PVDF وPP-R إلى تحكم دقيق أقرب إلى حدودهما العليا. آلات اللحام الانصهار التناكبي الحديثة - وخاصة نماذج CNC التي يتم تشغيلها هيدروليكيًا وتسجيل البيانات - تحافظ على درجات حرارة لوحة السخان في الداخل ±5 درجة مئوية من نقطة الضبط طوال مرحلة امتصاص الحرارة. لا يمكن تحقيق هذا المستوى من الاتساق باستخدام المعدات القديمة التي يتم تشغيلها يدويًا.

حساب ضغط الانصهار

يتم حساب ضغط الاندماج المطبق أثناء مرحلة الربط على أساس مساحة المقطع العرضي للأنبوب والمواد. بالنسبة لـ HDPE، يكون ضغط الانضمام القياسي عادةً 0.15 ن/مم2 المقطع العرضي للأنبوب، وفقًا للمعيارين DVS 2207-1 وISO 21307. بالنسبة إلى PP وPVDF، تنطبق قيم مختلفة. يجب على مشغل آلة اللحام الصهري إدخال أبعاد الأنابيب الدقيقة للتأكد من أن النظام الهيدروليكي يوفر القوة الصحيحة - حيث يؤدي تطبيق الكثير من الضغط إلى إخراج المادة المنصهرة من الوصلة، مما يؤدي إلى إنشاء رابطة رفيعة وضعيفة؛ القليل جدا من يترك الفراغات.

وقت التبريد والظروف المحيطة

وقت التبريد ليس مجرد مؤقت، بل هو دالة على سمك جدار الأنبوب ودرجة الحرارة المحيطة. تستخدم صيغ وقت التبريد القياسية لـ HDPE بموجب إرشادات DVS عاملاً حوالي 10-11 دقيقة لكل 10 ملم من سمك الجدار . وفي الطقس البارد، يجب تمديد فترة التبريد هذه، ويجب حماية المفصل من الرياح والأمطار. تُستخدم آلات اللحام الانصهار التناكبي ذات العبوات البيئية أو أنظمة الخيام في التطبيقات الميدانية للحفاظ على ظروف متسقة عبر المناخات المختلفة.

تسجيل البيانات وإمكانية التتبع

وفي مشاريع البنية التحتية الحيوية - أنابيب الغاز، وشبكات توزيع المياه، وخطوط الأنابيب الصناعية - تشترط الهيئات التنظيمية أن يكون كل لحام قابلاً للتتبع. تقوم آلات اللحام بالدمج التناكبي الحديثة بتسجيل درجة الحرارة والضغط والوقت وبيانات المشغل لكل وصلة، وتخزين هذه المعلومات على الذاكرة الداخلية أو نقلها لاسلكيًا إلى برنامج إدارة المشروع. يؤدي هذا إلى إنشاء سجل قابل للتدقيق يمكن مراجعته أثناء التشغيل أو في حالة إجراء تحقيق لاحق في الفشل.

معايير الصناعة التي تحكم اللحام الانصهار حسب المواد

إن اختيار المادة المناسبة للحام الاندماج ليس مجرد قرار هندسي، بل هو قرار تنظيمي. تفرض الصناعات والمناطق الجغرافية المختلفة معايير محددة للمواد التي يمكن استخدامها وكيفية إجراء اللحام.

• DVS 2207 (ألمانيا/الاتحاد الأوروبي): يغطي لحام اللدائن الحرارية بما في ذلك HDPE، PP، PVC، PVDF، وغيرها. يتناول الجزء الأول اللحام التناكبي بالصفائح الساخنة للأنابيب والتجهيزات المصنوعة من البولي إيثيلين، ويوفر معلمات درجة الحرارة والضغط والتوقيت حسب أبعاد الأنبوب.
• ايزو 21307: المعيار الدولي للحام الانصهار التناكبي لأنابيب ووصلات البولي إيثيلين. وهي تحدد إجراءين — قياسيًا ومعدلًا — مما يسمح بامتصاص الحرارة المختلفة وضغوط التوصيل بناءً على سمك جدار الأنبوب.
• أستم F2620 (الولايات المتحدة الأمريكية): الممارسة القياسية لربط أنابيب البولي إيثيلين وتركيباتها بالصهر الحراري، والمشار إليها على نطاق واسع في مشاريع مرافق الغاز والمياه في أمريكا الشمالية.
• إن آيزو 9606 / أوس D1.1: معايير التأهيل لإجراءات لحام صهر المعادن واللحامات، والتي تغطي المواد من الفولاذ الكربوني إلى سبائك التيتانيوم.
• ASME القسم التاسع: ينظم تأهيل إجراءات اللحام وعمال اللحام لأوعية الضغط وأنظمة الأنابيب، والتي تنطبق على اللحام بالصهر المعدني في الصناعات العملية.

إن الالتزام بهذه المعايير ليس اختياريًا في البيئات المنظمة. يجب أن يتبع اللحام التناكبي الذي يتم إجراؤه على أنابيب HDPE لشبكة توزيع الغاز المعيار الوطني المعمول به - يمكن أن يؤدي الانحراف عن درجات الحرارة أو الضغوط أو معلمات الوقت المحددة إلى إبطال اللحام ويتطلب حفر المفاصل واستبدالها.

اختيار آلة اللحام المؤخرة المناسبة للمواد الخاصة بك

ليست كل آلة لحام بعقب مناسبة لكل مادة. يعد اختيار الآلة الخاطئة - أو استخدام آلة تم تكوينها بشكل غير صحيح للمادة - سببًا رئيسيًا لفشل وصلة الاندماج في الميدان.

سعة الماكينة وقطر الأنبوب

يتم تصنيف آلات اللحام بعقب الانصهار حسب نطاق قطر الأنبوب. آلات المبتدئين تتعامل مع الأنابيب من 63 ملم إلى 250 ملم ; وتغطي الآلات متوسطة المدى ما يصل إلى 630 ملم؛ تمتد الآلات ذات القطر الكبير إلى 1600 ملم أو أكثر . إن محاولة اللحام عند الحواف القصوى للنطاق المقدر للآلة - خاصة بالنسبة للأنابيب ذات الجدران السميكة في المواد الهندسية مثل PVDF - تزيد من خطر توزيع الحرارة غير الموحد وتكوين الخرز غير المتناسق.

نطاق درجة حرارة لوحة سخان

عادةً ما يتم تسخين آلات اللحام القياسية للـ HDPE إلى حد أقصى يبلغ حوالي 250 درجة مئوية. إذا كنت تنوي لحام PP-R (يتطلب ما يصل إلى 260 درجة مئوية) أو PVDF، فتأكد من أن لوحة تسخين الماكينة تصل إلى درجة الحرارة المطلوبة وتحافظ عليها عبر كامل وجهها. تُظهر بعض الآلات منخفضة التكلفة نقاطًا ساخنة وباردة على سطح لوحة السخان - وهي مشكلة تصبح خطيرة عند العمل باستخدام مواد شديدة التحمل.

دقة الضغط الهيدروليكي

يجب أن يكون النظام الهيدروليكي قادرًا على تطبيق والحفاظ على الضغط الدقيق المطلوب لأبعاد المواد والأنابيب التي يتم لحامها. بالنسبة للأنابيب ذات القطر الصغير، يمكن أن تكون قوة الدمج المطلوبة منخفضة جدًا - قد تصل إلى بضع مئات من نيوتن - وقد تتجاوز الآلات التي لا تحتوي على تحكم هيدروليكي متناسب. بالنسبة للأنابيب ذات الجدران السميكة ذات القطر الكبير، يمكن أن تصل القوى عدة مئات من كيلونيوتن ، تتطلب أسطوانات هيدروليكية قوية وبناء الإطار.

الإعدادات والبرامج الخاصة بالمواد

تتيح آلات اللحام الدمج التناكبي المتقدمة للمشغل إدخال مادة الأنبوب، والقطر، وسمك الجدار، وبعد ذلك تقوم الآلة تلقائيًا بحساب وإدارة جميع معلمات اللحام. ويعد هذا ذا قيمة خاصة عند التبديل بين المواد في مشروع واحد - على سبيل المثال، الانتقال من أنابيب المياه HDPE إلى أنابيب الغاز HDPE التي تتطلب أنابيب من فئات ضغط مختلفة - لأنه يقلل من خطر استخدام معلمات غير صحيحة من أخطاء الحساب اليدوي.

قابلية النقل وظروف الموقع

في أعمال الخنادق، أو التركيبات عن بعد، أو الأماكن الضيقة، تمثل قابلية نقل الماكينة عائقًا حقيقيًا. تُستخدم آلات اللحام الانصهار التناكبي - التي تتحرك مع الأنبوب مع تقدم اللحام على طول الطريق - في التركيبات طويلة المدى. وهي عادةً عبارة عن وحدات هيدروليكية تعمل بالديزل أو الكهربائية قادرة على العمل بشكل مستمر في الظروف الخارجية عبر نطاق واسع من درجات الحرارة، بدءًا من البيئات الشتوية التي تقل عن الصفر إلى حرارة الصحراء التي تتجاوز 45 درجة مئوية محيطة .

العيوب الشائعة في الوصلات الملحومة وكيفية تجنبها

حتى مع وجود المادة الصحيحة والآلة المناسبة، تحدث عيوب اللحام بالصهر عندما لا يتم اتباع معلمات العملية بدقة. إن فهم أنواع العيوب الأكثر شيوعًا - وأسبابها الجذرية - يساعد المشغلين والمفتشين في الحفاظ على معايير الجودة.

• الانصهار البارد (النقع الحراري غير الكافي): عندما لا يتم تسخين نهايات الأنبوب إلى عمق كافٍ قبل الانضمام، تكون منطقة الانصهار ضحلة وضعيفة. هذا هو السبب الأكثر شيوعًا لفشل المفصل في الخدمة. قد يبدو المفصل مقبولًا بصريًا ولكنه يفشل تحت الضغط الدائري. يمكن أن ينتج الانصهار البارد عن انخفاض درجة حرارة لوحة السخان جدًا، أو أن يكون وقت امتصاص الحرارة قصيرًا جدًا، أو أن يفقد الأنبوب الحرارة أثناء مرحلة التغيير عند إزالة لوحة السخان.
• الإفراط في الإرواء (الحرارة المفرطة أو الضغط): يؤدي تطبيق الكثير من الحرارة أو الضغط إلى إخراج المواد المنصهرة من المفصل، مما يؤدي إلى تكوين خرزات كبيرة الحجم ومنطقة رابطة رفيعة وربما ضعيفة. في حين يتم أحيانًا الخلط بين الخرزة الكبيرة الحجم وبين اللحام القوي، فإن إزاحة المواد المفرطة تشير إلى أن المقطع العرضي لمنطقة الاندماج قد تم تقليله.
• التلوث: تمنع الأوساخ أو الرطوبة أو الشحوم أو طلاءات الأنابيب الموجودة على وجه نهاية الأنبوب الدمج المناسب. يجب أن تكون أطراف الأنابيب طازجة باستخدام أداة المواجهة الخاصة بالماكينة مباشرة قبل اللحام، ويجب عدم لمس السطح المواجه أو تعرضه للمطر أو تلوثه بين المواجهة والتسخين.
• اختلال: الأنابيب التي لم يتم محاذاة محوريًا أثناء مرحلة الانضمام تخلق حبة لحام غريب الأطوار وتوزيعًا غير متساوٍ للضغط. تحتوي معظم آلات اللحام التناكبي على مشابك محاذاة تحافظ على التركيز، لكن المشابك البالية أو دعم الأنابيب غير الصحيح يمكن أن يسمح بالانجراف.
• الإزالة المبكرة من المشابك: تؤدي إزالة الوصلة الملحومة من الماكينة قبل أن تبرد بالكامل تحت الضغط إلى تشوه منطقة اللحام التي لا تزال طرية. يجب اتباع جداول وقت التبريد، خاصة في الظروف المحيطة الحارة حيث قد تظل المواد بلاستيكية لفترة أطول من المتوقع بسبب تبديد الحرارة البطيء من البيئة المحيطة.

اختبار وضمان الجودة للوصلات الملحومة الانصهار

بمجرد اكتمال اللحام الانصهار، يجب التحقق منه - خاصة في التطبيقات الحرجة. تتوفر العديد من طرق الاختبار لكل من اللحامات البلاستيكية الحرارية والمعدنية.

الفحص البصري لخرزات بعقب الانصهار

بالنسبة لمفاصل الدمج اللدائن الحرارية، فإن السطر الأول من التقييم هو الفحص البصري لخرزة الدمج. يجب أن تكون حبة دمج بعقب HDPE المشكلة بشكل صحيح موحدة في العرض، ومتماثلة على جانبي المفصل، وخالية من الشقوق، والحفر، أو الأخاديد العميقة في جذر الخرزة. توفر معايير DVS وISO ارتفاعًا محددًا للخرزة وتفاوتات تناظرية بناءً على سمك جدار الأنبوب. في حين أن الخرزة الجيدة لا تضمن اللحام المثالي، فإن الخرزة السيئة تشير دائمًا إلى مشكلة في العملية.

اختبار الضغط الهيدروستاتيكي

بالنسبة لأنظمة خطوط الأنابيب، يتحقق اختبار الضغط الهيدروستاتيكي من سلامة النظام بأكمله، بما في ذلك جميع وصلات الدمج. يتم الضغط على النظام ل 1.5 مرة الحد الأقصى لضغط التشغيل ويتم الاحتفاظ بها لفترة محددة - عادة من 4 إلى 24 ساعة. يشير أي انخفاض في الضغط يتجاوز الحد المسموح به إلى وجود تسرب، ويجب تحديد موقعه وإصلاحه.

اختبار الانحناء واختبار الشد

يوفر الاختبار المدمر لعينات اللحام - المقطوعة من نفس مجموعة الأنابيب والملحومة تحت نفس ظروف لحام الإنتاج - الدليل الأكثر مباشرة على جودة الوصلة. يتم ثني عينات اختبار الانحناء بزاوية محددة (عادةً 180 درجة لحامات PE)، ويجب ألا تتشقق الوصلة أو تتشقق في منطقة الاندماج. تتحقق اختبارات الشد من أن قوة المفصل تلبي أو تتجاوز القيمة الدنيا المحددة عادةً لا تقل عن الحد الأدنى لقوة الشد للمادة الأم .

الاختبارات غير المدمرة للحامات المعدنية

بالنسبة إلى اللحامات المعدنية في أوعية الضغط والتطبيقات الهيكلية وخطوط الأنابيب الحرجة، تعد طرق الاختبار غير المدمرة (NDT) قياسية. يعد الاختبار الشعاعي (RT) والاختبار بالموجات فوق الصوتية (UT) من الطرق الأساسية للكشف عن العيوب الداخلية مثل المسامية ونقص الانصهار والشقوق. يتم استخدام اختبار الموجات فوق الصوتية المرحلية (PAUT) بشكل متزايد لفحص اللحام في خطوط الأنابيب لأنه يوفر صورة حجمية كاملة للمقطع العرضي للحام دون مخاطر الإشعاع.
